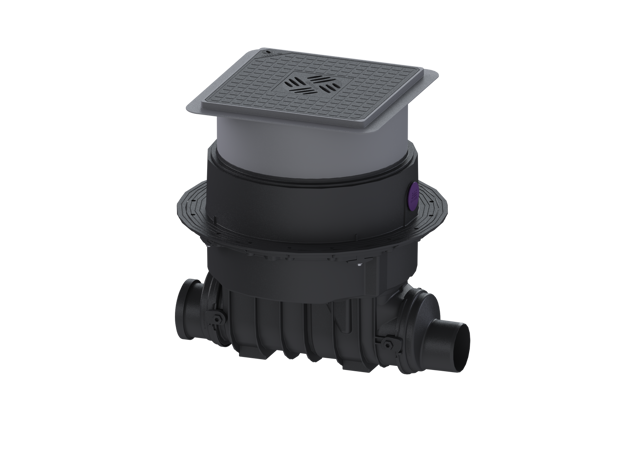

KESSEL-Rückstaupumpanlage Pumpfix M
Underfloor, DN 100, schwarz

Die Premium-Rückstaupumpanlage für

fäkalienhaltiges und fäkalienfreies

Abwasser ist mit einer Pumpe und

einem motorischen Verschlusssystem

ausgestattet. Im Normalzustand ist

der Rohrquerschnitt frei geöffnet.

Bei Rückstau wird das motorische

Verschlusssystem automatisch

geschlossen. Die Entwässerung

während der Rückstauphase erfolgt

über die Pumpe mit integrierter

Schneideinrichtung. Die Steuerung

erfolgt durch ein

anwenderfreundliches Schaltgerät,

das optional über einen

potentialfreien Kontakt in die

Gebäudeleittechnik eingebunden

werden oder Alarm- und

Sammelstörmeldungen über eine

GSM-Schnittstelle ausgeben kann.

Ausführung

Notverschluss: ja

Pumpensteuerung: Schaltgerät

Schutzart Sonde: IP 68 -3m/48h-

Motorische Rückstauklappen: 1

Allgemeine Merkmale

Farbe: schwarz

Nennweite -DN-: 100

Außendurchmesser -DA-: 110 mm

Abwasserart: fäkalienhaltig

Einbausituation: Einbau in die

Bodenplatte

Auslieferungszustand: vormontiert

zur bauseitigen Endmontage -Pumpen

und Sensorik sind bauseits zu

montieren sowie Schaltgerät ist

anzuschließen-

Zulassung: Z-53.2-388

Motor Typ: KSM 140

Schutzart Motor: IP 68 -3m/48h-

Abmessungen

Gewicht netto: 29,2 kg

Gewicht brutto: 32 kg

Grundwasserbeständigkeit ab

Unterkante Bodenteil: 3000 mm

Aussparungsmaß Breite: 750 mm

Aussparungsmaß Länge: 750 mm

Gefällesprung: 9 mm

Einbautiefe: 516

- 669 mm

Art der Höhenverstellbarkeit:

teleskopisches Aufsatzstück

Länge: 642 mm

Breite: 590 mm

Verpackungsmaß Länge: 785 mm

Verpackungsmaß Breite: 615 mm

Verpackungsmaß Höhe: 550 mm

Behälter/Grundkörper

Stutzen Ausführung: inklusive

Spitzende und Muffe

Abdeckungsmerkmale

Abdeckungsart: Abdeckplatte mit

Schlitzrost

Abdeckung Material: Kunststoff

Abdeckung Farbe: schwarz

Abdeckung Breite: 366 mm

Abdeckung Länge: 366 mm

Ablauffunktion: ja

Verriegelung: Lock & Lift

Belastungsklasse: L 15 -EN 1253-1-

Geruchsverschluss: Multistop

Fördereinrichtung

Pumpe: SPZ 1000

Anzahl Pumpen: 1

Gewicht Pumpe: 10 kg

Anschlusstyp: codierter Stecker

Betriebsspannung: 230 V

Schutzklasse: I

Isolationsklasse: F

Cos phi

- Leistungsfaktor: 0,97

Schutzart Pumpe: IP 68 -3m/48h-

Temperaturüberwachung: integriert

Förderguttemperatur -dauerhaft-

max.: 40 Grad C

Förderleistung max.: 11,5 m3/h

Förderhöhe max.: 10 m

Drehzahl: 2800 U/min

Leistung P1: 1,2 kW

Leistung P2: 0,69 kW

Betriebsart: S3

- 50 %

Typ Anschlussleitung Pumpe: H07RN-F

3G 1,0 mm2

Laufrad Typ: Schneidwerk

Typ Anschlussleitung Motor:
