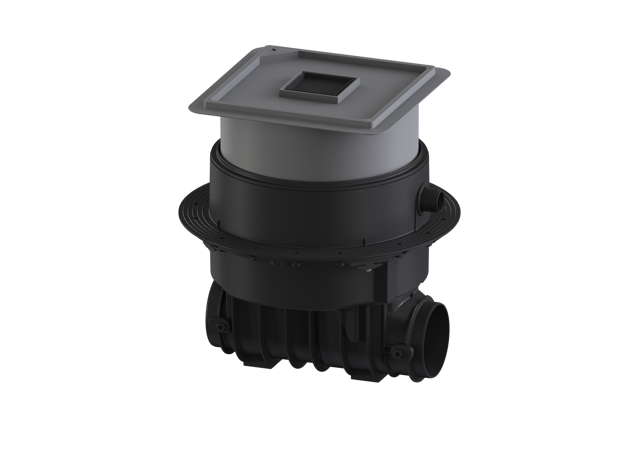

KESSEL-Rohbaukit Ecolift M Underfloor
ohne Stutzen, befliesbar

KESSEL-Rohbaukit für Ecolift M

Underfloor, ohne Stutzen.

Befliesbares Rohbaukit bestehend

aus Grundkörper, Aufsatzstück und

Flansch zur Abdichtung im Verbund.

Die Zu- und Auslaufstutzen sind

nicht enthalten.

Zur Kombination mit einem

KESSEL-Technikkit zur Erstellung

einer Rückstauhebeanlage Ecolift M

Underfloor.

Allgemeine Merkmale

Farbe: schwarz

Abwasserart: fäkalienhaltig

Einbausituation: Einbau in die

Bodenplatte

Auslieferungszustand: vormontiert

zur bauseitigen Endmontage -Pumpen

und Sensorik sind bauseits zu

montieren sowie Schaltgerät ist

anzuschließen-

Zulassung: Z-53.2-487

Motor Typ: KSM 140

Schutzart Motor: IP 68 -3m/48h-

Abmessungen

Gewicht netto: 25 kg

Gewicht brutto: 30,5 kg

Grundwasserbeständigkeit ab

Unterkante Bodenteil: 3000 mm

Einbautiefe: 516

- 669 mm

Art der Höhenverstellbarkeit:

teleskopisches Aufsatzstück

Länge: 590 mm

Breite: 590 mm

Verpackungsmaß Länge: 785 mm

Verpackungsmaß Breite: 615 mm

Verpackungsmaß Höhe: 550 mm

Behälter/Grundkörper

Nenndruck -PN-: 6

Druckabgang -DA-: 40 mm

Stutzen Ausführung: optional

Abdeckungsmerkmale

Abdeckungsart: befliesbare

Abdeckplatte

Abdeckung Material: Kunststoff

Abdeckung Breite: 366 mm

Abdeckung Länge: 366 mm

Ablauffunktion: ja

Verriegelung: Lock & Lift

Belastungsklasse: K 3 -EN 1253-1-

Bodenbelaghöhe max.: 16 mm

Geruchsverschluss:

Multistop
