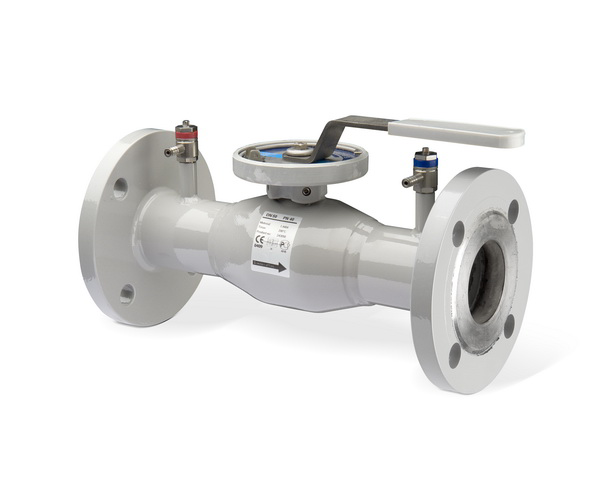

TA Strangregulierventil TA-BVS 243
Flansche, DN 80, PN 16, Edelstahl
Kaufmännische Daten
| Artikelnummer | 652243080 |
| Preis (UVP) | 4.198,95 / Stck |
| Hauptwarengruppe | Ventile manuell/statisch |
| Warengruppe | IMI TA |
Ausschreibungstext
TA-Einregulierungsventile aus Edelstahl.
Anwendungsbereich in Heizungs- und
Kälteanlagen.
Funktionen: Einregulieren (mit
gleichprozentiger Kennlinie),
Voreinstellen, Messen, Absperren.
Max. Betriebstemperatur: 200 Grad C,
nicht für Dampf geeignet.
Min. Betriebstemperatur: -20 Grad C.
Unter -20 Grad C: kontaktieren Sie
IMI Hydronic Engineering.
Medien: Sauberes Heizungs- oder
Kühlwasser, auch verwendbar in
Industriesystemen mit z.B.
Prozesswasser, Ethanol, Methanol,
Glykol oder Freezium.
Werkstoffe:
Gehäuse: Edelstahl EN X2CrNiMo17-12-2
(1.4404).
Kugel: Edelstahl EN X2CrNiMo17-12-2
(1.4404).
Spindel: Edelstahl EN X2CrNiMo17-12-2
(1.4404).
Spindelabdichtungen: FPM und NBR.
Kugelabdichtung: Gehärtetes PTFE.
Handgriff: verzinkter Stahl.
Messnippel: Edelstahl EN X2CrNiMo17-12-2
(1.4404).
Flansche nach EN 1092-1, ISO 7005-1.
Typ: TA-BVS 243
Druckklasse PN 16
Dimension: DN 80
Fabrikat: IMI TA
Art.-Nr. 652243080
Technische Daten
| Breite (mm) | 440 |
| Gehäusebauform | Durchgang |
| Gehäusewerkstoff | Edelstahl X2CrNiMo17-12-2 (1.4404) (EN 10217-7) |
| kv max (m³/h) | 108,00 |
| kv min (m³/h) | 3,42 |
| Armaturentyp | Strangregulierventil |
| Höhe (mm) | 290 |
| Gewicht (kg) | 12,00 |
| Max. Betriebsdruck (bar) | 16 |
| Max. Betriebstemperatur (°C) | 200 |
| Nennweite (DN) | 80 |
| Tiefe (mm) | 210 |
Anschlüsse
| HE | PN16 DN80 |
| HA | PN16 DN80 |
