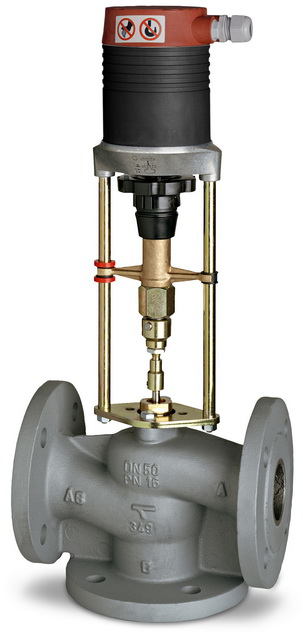

TA Regelventil Typ CV206 GG
PN 6, DN 50, Kvs-Wert 31,5
Kaufmännische Daten
| Artikelnummer | 60215150 |
| Preis (WLP) | 507,80 / Stck |
| Hauptwarengruppe | Regelventile |
| Warengruppe | IMI TA |
Ausschreibungstext
TA Regelventil CV 206 GG
2-Weg-Durchgangsregelventil für den
Einsatz in der Haustechnik bei Heizungs-
und Kälteanlagen.
Charakteristik: gleichprozentig. Gehäuse
Grauguss EN-JL1040, Kegel aus Messing
GW614N, Spindel aus nichtrostendem,
martensitischem Chromstahl. Anschluss-
Flansche entsprechen EN 1092-2 type 21.
Baulängen entsprechen EN 558-1 Basis-
reihe 1. Höchsthub des Regelventils 14
mm. Stellverhältnis 100:1.
Spindel Abdichtung: O-Ringe EPDM.
Betriebstemperatur:
0 Grd. C bis +150 Grd. C
(Die Ventile sollten bei Temperaturen
über 130 C in horizontaler Position
montiert werden). Nenndruck PN 6.
Kvs-Wert: 31,5 m3/h
Fabrikat: IMI TA
Ausführung: DN 50
Art.-Nr.: 60215150
Technische Daten
| Breite (mm) | 270 |
| Gehäusebauform | Durchgang |
| Gehäusewerkstoff | Grauguss |
| Armaturentyp | Regelungsarmatur mit Antrieb |
| Höhe (mm) | 220 |
| kvs-Wert (m³/h) | 31,50 |
| Gewicht (kg) | 10,50 |
| Max. Betriebsdruck (bar) | 6 |
| Max. Betriebstemperatur (°C) | 150 |
| Nennweite (DN) | 50 |
| Tiefe (mm) | 270 |
Anschlüsse
| HE | 2501PN6-RUFL-DN 50 |
| HA | 2501PN6-RUFL-DN 50 |
Datenblatt
