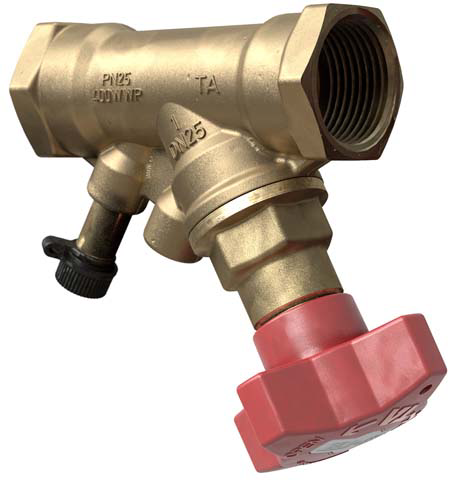

TA Strangabsperrventil STS, PN 25
DN 15, G 1/2, Kvs 3,5 m3/h
Kaufmännische Daten
| Artikelnummer | 52849015 |
| Preis (UVP) | 55,60 / Stck |
| Hauptwarengruppe | Ventile manuell/statisch |
| Warengruppe | IMI TA |
Ausschreibungstext
TA Strangabsperrventil STS
Für den Einsatz in HLK Anlagen.
Besitzt einen Messnippel für Diagnosen
im System. Gehäuse, Oberteil, Spindel
und Drosselkegel sind aus korrosions-
beständigem, entzinkungsfreiem AMETAL-C.
Mit Innengewinde G 1/2, Gewindelänge
nach ISO 7/1. Kann an glatte Rohre mit
der Klemmringkupplung KOMBI
angeschlossen werden. Sitzdichtung:
Kegel mit O-Ring aus EPDM.
Spindeldichtung: O-Ring aus EPDM.
Betriebstemperatur
-20 Grd. C bis +120 Grd. C.
Nenndruck PN 25.
Kvs-Wert: 3,5 m3/h
Fabrikat: IMI TA
Ausführung: DN 15
Art.-Nr. 52849015
Technische Daten
| Breite (mm) | 357 |
| Gehäusebauform | Durchgang |
| Gehäusewerkstoff | AMETAL |
| Armaturentyp | Festwiderstand |
| Höhe (mm) | 191 |
| kvs-Wert (m³/h) | 3,50 |
| Gewicht (kg) | 0,39 |
| Max. Betriebsdruck (bar) | 20 |
| Max. Betriebstemperatur (°C) | 120 |
| Nennweite (DN) | 15 |
| Tiefe (mm) | 179 |
Anschlüsse
| HE | Rp 1/2 |
| HA | Rp 1/2 |
