TA Druckbal.Regelventil mit Durchflußreg
u.-begr,Temp.Rgl,Fc20kPa,DN15/20,PN25,LF

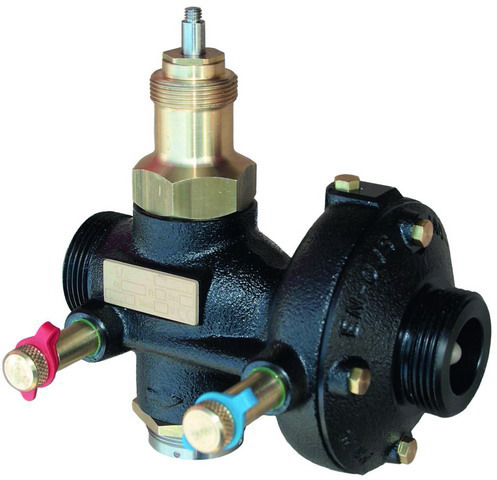

TA Hochleistungsregelventil KTM 512

Druckbalanciertes Regelventil mit

Durchflussbegrenzung für den Einsatz in

Anlagen mit hohen Differenzdrücke und

Temperaturen und zur Regelung von

Fernheizungen und Kälteanlagen.

Kann mit Adaptern für die am häufigsten

vorkommenden Stellantriebe ausgestattet

werden. Der Höchsthub des Stellantriebs

ist zu überprüfen. Im Falle eines

geringeren Hubes des Antriebes als der

des Ventils, wird der max. erreichbare

Durchfluss nicht erreicht.

Elektrophoretisch beschichtetes

Spärogussgehäuse EN-GJS-400, Membrane

und Dichtungen aus EPDM, Ventilkegel aus

EPDM oder Edelstahl. Gewinde gemäß EN-

1092-2:1997, Typ 16. Mit Messnippel.

Höchsthub des Regelventils 10 mm.

Max. Differenzdruck

1600 kPa = 16 bar,

Min. Differenzdruck 40 kPa.

Betriebstemperatur

-10 Grd. C bis +120 Grd. C. Nenndruck PN

25.

qmax: 15,4 m3/h

Fabrikat: IMI TA

Ausführung: DN 15 / 20

Art.-Nr. 52796220
