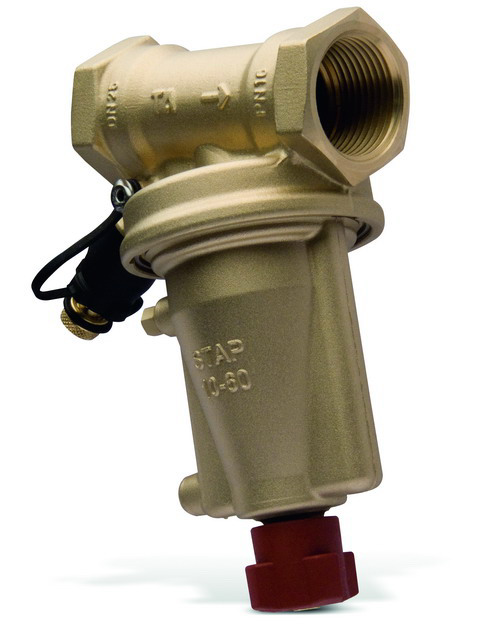

TA Differenzdruckregler STAP PN 16
DN 20, G 3/4, 0,05-0,25 bar, 5
- 25 kPa
Kaufmännische Daten
| Artikelnummer | 52265120 |
| Preis (WLP) | 306,30 / Stck |
| Hauptwarengruppe | Ventile manuell/statisch |
| Warengruppe | IMI TA |
Ausschreibungstext
TA Differenzdruckregler STAP
Hochleistungsdifferenzdruckregler
mit variablen Sollwert, für Heizungsund
Klimaanlagen.
Gehäuse und Innengarnitur aus
korrosionsbeständigem,
entzinkungsresistentem
AMETAL-C. Einbau in die Rücklaufleitung.
Differenzdrucksollwert von außen
zwischen 0,05 und 0,25 bar stufenlos
einstellbar (Werkseinstellung 0,05 bar).
Selbstdichtender Meßnippel (2-fach
dichtend) für Druckverlustmessung.
Füll- und Entleerungsset mit drehbarem
Schlauchanschluß G 3/4 als Zubehör.
Absperrung durch Handrad. Sitzdichtung:
Kegel mit O-Ring aus EPDM.
Inkl. Impulsleitung, 1000 mm lang und
Kappe mit Anschluß G 1/16 Innengewinde.
Anschluß Innengewinde für Gewinderohr.
Betriebstemperatur von
- 20 Grd. C bis + 120 Grd. C. Nenndruck
PN 16.
Fabrikat: IMI TA
Ausführung: DN 15
Art.-Nr. 522655120
Technische Daten
| Breite (mm) | 174 |
| Gehäusebauform | Durchgang |
| Gehäusewerkstoff | AMETAL-C |
| Armaturentyp | Differenzdruckregler |
| Höhe (mm) | 133 |
| kvs-Wert (m³/h) | 3,10 |
| Gewicht (kg) | 1,17 |
| Max. Betriebsdruck (bar) | 16 |
| Max. Betriebstemperatur (°C) | 120 |
| Nennweite (DN) | 20 |
| Tiefe (mm) | 77 |
Anschlüsse
| HE | Rp 3/4 |
| HA | Rp 3/4 |
