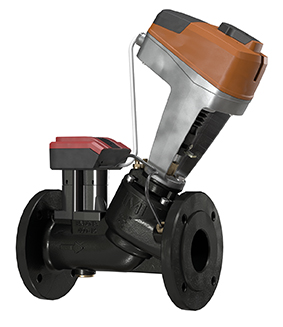

TA Durchgangsregelventil TA-Smart
elektron. druckunabh., DN100, PN25, Fl.

TA-Smart Valve

- elektronisch

druckunabhängiges Durchgangsregelventil

(Energieventil) mit einzigartiger

EQM-Charakteristik und höchster

Präzision um Durchfluss-, Temperatur-

und Leistung zu Messen und stetig zu

Regeln. Höchste Genauigkeit auch bei

Wasser-Glykolgemischen und kleinsten

Durchflussmengen.

Regelung (q, P, Position).

Voreinstellung (max./min. q, max. P,

max./min. Position).

Auslesen (q, P, t, delta T, Position).

Handbetätigung (via HyTune App).

Anzeige von Betriebsart, Status und

Position.

Ventilblockierschutz.

Ventilblockage-Erkennung.

Sicherheitsstellung im Fehlerfall.

Diagnosefunktion, Datenerfassung.

Verzögerter Start.

Bestehend aus Regelventil, Stellantrieb,

Ultraschalldurchflussmesser,

PT 1000 Temperaturfühlern.

Kommunikation via BACnet/Modbus

oder Analog Signal. Analogsignal

in VDC oder mA, einstellbar durch

Steckbrücke in der SmartBox.

Parametrierbar über Bussystem oder

per App über Bluetooth.

Optionale Anbindung an die TA Cloud.

Datenlogging bis 13 Monate.

Maximaler Durchfluss (qnom)

71.000 l/h einstellbar.

Kleinster regelbarer Durchfluss 0,5%

qnom.

Spannungsversorgung: 24 VAC/VDC, 50 Hz,

Ansteuerung: Bus,

BACnet IP, BACnet MS/TP,

Modbus TCP, Modbus RTU,

Ansteuerung analog

0-10, 10-0, 2-10 oder 10-2 VDC.

0-20, 20-0, 4-20 oder 20-4 mA.

Wireless: Bluetooth Low Energy BLE,

Ausgangssignal:

0(2)-10 VDC, max. 8 mA

Leistungsverbrauch:

Betrieb: 5,8 W,

Standby: 1,9 W,

Schutzklasse: III,

Schutzart: IP54,

EMC: 2014/30/EU,

Medien: Kalt- und Warmwasser

Wasser oder neutrale Flüssigkeiten,

Wasser-Glykol-Gemische (0-57 %).

Mediumstemperatur: -10 ... +110 Grad C,

Nenndruck: PN 25,

Kennlinie: gleichprozentig,

Leckrate: Leckrate </= 0,02 % von qnom,

bei korrekter Durchflussrichtung.

Klasse IV entsprechend EN 60534-4),

Flansche nach EN-1092-2, Typ 21,

Baulänge nach EN 558, Serie 1,

Kvs-Wert: 120,

Schliessdruck: 6 bar,

Differenzdruck DpVmax: 400 kPa,

Messprinzip: Ultraschall-Volumen-

strommessung,

Regelgenauigkeit: +/- 5% (von 4 ... 100%

qnom),

Messgenauigkeit Temperaturdifferenz:

+/- 0,15 K, delta T = 10 K,

Ventilgehäuse: Sphäroguss EN-GJS-400-15,

Ventileinsatz: Sphäroguss EN-GJS-400-15

/ MS,

Kegel: Rostfreier Stahl und EPDM O-Ring,

Ventilsitz und Spindel: Rostfreier

Stahl,

Spindeldichtung und O-Ringe: EPDM,

Feder: Rostfreier Stahl,

Kabel: Halogenfrei,

Fabrikat: IMI TA

Type: TA-Smart DN 100, PN25

Art.Nr: 32223101390
