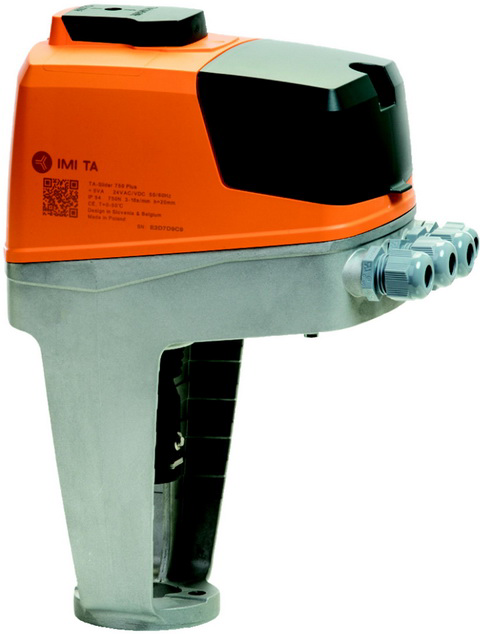

TA Stellantrieb TA-Slider750 T-2T, 24V
stetig, 0(2)-10 VDC, 3-Punkt, 2-Punkt

TA Elektromotorischer, digital

konfigurierbarer Push/Pull-

Stellantrieb mit Möglichkeit zur

Temperaturmessung. Per Smartphone können

via Bluetooth u. TA-Dongle alle Einst.

angepasst werden. In mehr als 200

Einstelloptionen können Ein- u.

Ausgangssign., Digitaleing., Relais,

Charakteristik u. weitere Parameter

konfiguriert werden. Diagnosemöglichk.

d. Aufzeichnung der letzten 10 Fehler.

Funktionen: Delta T und

Rücklauftemperaturbegrenzung,

Auslesen (Vor- und Rücklauf,

Temperatur, delta T, Position),

Automatische Change-Over Funktion,

Stetige Regelung, 3-Punktregelung,

On/Off-Regelung, Handbetätigung,

Hubanpassung, Anzeige von Betriebsart,

Status und Position, VDC-Ausgangssignal,

Einstellbare Hubbegrenzung, Einstellung

eines Minimalhubes,

Ventilblockierschutz,

Ventilblockage Erkennung,

Sicherheitsstellung im Fehlerfall,

Diagnose-/Protokollfunktion,

Verzögerter Start.

Relaiskarte:

+ 1 Digitaleingang, max. 100 Ohm, Kabel

max. 10 m lang bzw. abgeschirmt.

+ 2 Relais, max. 5A, 30 VDC/250 VAC

bei ohmscher Last.

+ Ausgangssignal in mA.

Für die T Version 1 Pt1000 anschließen,

für die 2T Version 2 Pt1000 anschließen.

Spannungsversorgung: 24 VAC/VDC +/-15%.

Frequenz 50/60 Hz +/-3 Hz.

Leistungsaufnahme:

Betrieb: < 8 VA (VAC), < 4,5 W (VDC),

Standby: < 1 VA (VAC), < 0,5 W (VDC).

Eingangssignal: 0(2)-10 VDC, Ri 47 kOhm.

Empfindlichkeit einstellbar zw. 0,1 und

0,5 VDC. 0,33 Hz Tiefpassfilter.

0(4)-20 mA Ri 500 Ohm.

Stetig:

0-10, 10-0, 2-10 oder 10-2 VDC,

0-20, 20-0, 4-20 oder 20-4 mA,

Stetig/Split-Range:

0-5, 5-0, 5-10 oder 10-5 VDC,

0-4,5, 4,5-0, 5,5-10 oder 10-5,5 VDC,

2-6, 6-2, 6-10 oder 10-6 VDC,

0-10, 10-0, 10-20 oder 20-10 mA,

4-12, 12-4, 12-20 oder 20-12 mA,

Stetig/Dual-Range (für Change-Over):

0-3.3 / 6.7-10 VDC,

10-6.7 / 3.3-0 VDC,

2-4.7 / 7.3-10 VDC oder

10-7.3 / 4.7-2 VDC.

Werkseinstellung: Stetig 0-10 VDC.

Ausgangssignal:

0(2)-10 VDC, max. 8 mA, min. 1,25 kOhm.

Plus-Version: 0(4)-20 mA, max. 700 Ohm.

Messbereiche: Siehe "Eingangssignal".

Werkseinstellung: Stetig 0-10 VDC.

Charakteristik: Linear, EQM 0,25 und

invers EQM 0,25.

Werkseinstellung: Linear.

Stellgeschwindigkeit: 3, 4, 6, 8, 12

oder 16 s/mm, Werkseinstellung: 3 s/mm.

Stellkraft: 750 N.

Medientemperatur:

0 Grad C

- +120 Grad C,

Betriebsbedingungen:

0 Grad C

- +50 Grad C,

Lagerbedingungen:

-20 Grad C

- +70 Grad C.

Schutzart: IP54 in allen Richtungen.

Schutzklasse: (gemäß EN 61140).

Schutzklasse I. CE-zertifiziert.

Hub: 22 mm, Automatische

Ventilhuberkennung (Hubanpassung).

Geräuschpegel: Max. 40 dBA.

Werkstoffe: Deckel: PBT,

Gehäuse: Aluminium EN 44200.

Anschlusskabel:

Leitungsquerschnitt: 0,5

- 2,0 mm2,

Schutzklasse I: H05VV-F oder

vergleichbar. Schutzklasse III: LiYY

oder vergleichbar.

Farben: Orange (RAL 2011),

grau (RAL 7043).

Typ: TA-Slider 750 T-2T

Ohne Pt1000 Fühler. Fühler müssen

separat bestellt werden.

Mit Digitaleingang, Relais,

mA-Ausgangssignal.

Fabrikat: IMI TA

Art.-Nr. 32222610419
