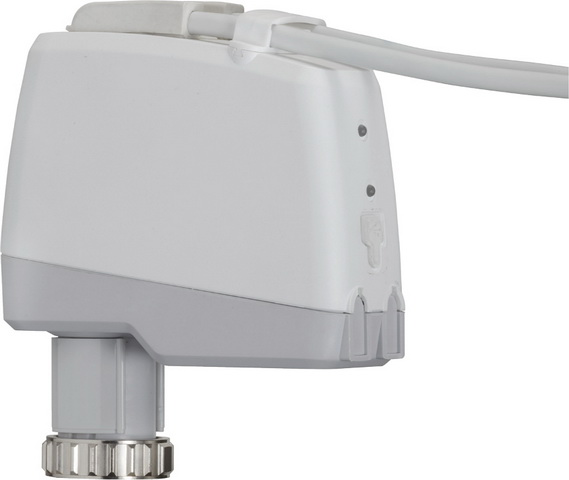

TA motorischer Stellantrieb TA-Slider500
BACnet, stetig, 0(2)-10 VDC

TA Digital konfigurierbarer Stellantrieb

für Bus-Kommunikation mit BACnet MS/TP

mit vielen Einstellmöglichkeiten. Frei

programmierbarer Digitaleingang, Relais

und einstellbarer max. Ventilhub für

hydronische Regelungen und hydraulischen

Abgleich. Funktionen: Stetige Regelung,

Handbetätigung, Hubanpassung,

Anzeige Betriebsart, Status/Position,

Einstellb. Hubbegrenzung,

Ventilblockierschutz, Ventilblockage

Erkennung, Sicherheitsstellung im

Fehlerfall Diagnose-/Protokollfunktion.

+ 1 Digitaleing., max.100Ohm,

Kabel max.10m bzw. geschirmt.

+ 1 Anschluss f. Pt1000

Temperaturfühler.

Spannungsvers.: 24VAC/VDC +/-15%.

Frequenz 50/60Hz +/-3Hz.

Leistungsaufnahme:

Betrieb: <3,0VA(VAC), <1,5W(VDC)

Standby: <1,5VA(VAC), <0,75W(VDC)

Eingangssignal: BACnet o. im hybrid

Regelungsfall: 0(2)-10VDC,

Ri 47kOhm.

Hysterese Eingangssignal einstellbar

0,1-0,5VDC.

0,33 Hz Tiefpassfilter.

Stetig:

0-10, 10-0, 2-10 oder 10-2VDC.

Stetig/Split-Range:

0-5, 5-0, 5-10 oder 10-5VDC.

0-4,5, 4,5-0, 5,5-10 oder 10-5,5 VDC.

2-6, 6-2, 6-10 oder 10-6 VDC.

Stetig/Dual-Range (f. Change-Over):

0-3,3/6,7-10 VDC, 10-6,7/3,3-0 VDC,

2-4,7/7,3-10 VDC oder 10-7,3/4,7-2 VDC.

Werkseinst.: Über BACnet. Bei Hybrid

Modus 0-10 VDC.

Ausgangssignal: BACnet

Charakteristik: Linear, EQM 0,25 u.

invers EQM 0,25. Werkseinstellung:

Linear.

Stellgeschw.: 4 oder 6s/mm.

Werkseinst.: 4s/mm.

Stellkraft: Push 500N, Pull 300N.

Medientemp.: max. 120 Grad C

Betriebsbedingungen: 0 Grad C -

+50 Grad C

Lagerbedingungen: -20 Grad C -

+70 Grad C.

Schutzart: IP54 (in allen Richtungen)

Schutzklasse: III.

Anschlusskabel: steckerfertige Kabel

(Zubehör). Type LiYCY 5x0,34 mm2 (Kabel

A u. B) und Type LiYY 6x0,34 mm2 (Kabel

C). 1, 2, 5m. M. Adernendhülsen.

Hub: 16,2mm,

Autom. Ventilhuberkennung.

Geräuschpegel: Max.30dBA.

Ventilanschl.: M30x1,5, Rändelmutter.

Weiß RAL9016, grau RAL7047.

Typ: TA-Slider 500 BACnet

Fabrikat: IMI TA

Art.-Nr. 32222513011
