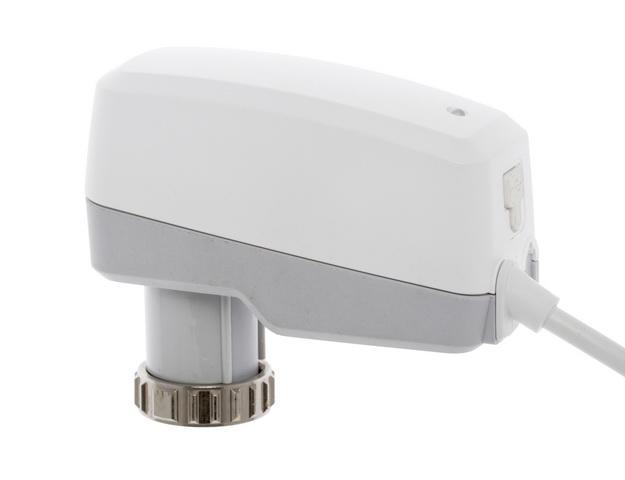

TA motorischer Stellantrieb TA-Slider500
stetig, 0(2)-10 VDC, 5 m halogenfrei

TA Elektromotorischer, digital

konfigurierbarer stetiger Push/Pull-

Stellantrieb. Per Smartphone können via

Bluetooth und TA-Dongle alle

Einstellungen angepasst werden. Frei

konfigurierbar. In mehr als 200

Einstelloptionen können Ein- und

Ausgangssignale, Digitaleingang, Relais,

Charakteristik und viele weitere

Parameter konfiguriert werden.

Diagnosemöglichkeiten durch Aufzeichnung

der letzten 10 Fehler.

Schnelles vervielfältigen von

Parametereinstellungen mit dem TA-

Dongle für Baugleiche Stellantriebe.

Funktionen: Stetige Regelung,

Handbetätigung, Automatische

Hubanpassung, Anzeige von Betriebsart,

Status und Position, Einstellbare

Hubbegrenzung, Ventilblockierschutz

Ventilblockage Erkennung,

Sicherheitsstellung im Fehlerfall u.

Diagnose-/Protokollfunktion.

CE-zertifiziert. Schutzart IP 54, in

allen Richtungen. Schutzklasse III.

Spannungsversorgung: 24 VAC/VDC +/-15%.

Frequenz 50/60 Hz +/-3 Hz

Leistungsaufnahme:

Betrieb: <3.2 VA (VAC), <1.6 W (VDC)

Standby: <1.3 VA (VAC), <0.6 W (VDC)

Eingangssignal: 0(2)-10 VDC, Ri 47 kOhm.

Empfindlichkeit einstellbar zw. 0,1 u.

0,5 VDC. 0,33 Hz Tiefpassfilter.

Proportional:

0-10, 10-0, 2-10 oder 10-2 VDC.

Proportional/Split-Range:

0-5, 5-0, 5-10 oder 10-5 VDC.

0-4.5, 4.5-0, 5.5-10 oder 10-5.5 VDC.

2-6, 6-2, 6-10 oder 10-6 VDC.

Proportional dual-range (für change-

over):

0-3.3/6.7-10 VDC,

10-6.7/3.3-0 VDC,

2-4.7/7.3-10 VDC oder

10-7.3/4.7-2 VDC.

Werkseinstellung: Proportional 0-10 VDC.

Charakteristik: Linear, EQM 0,25 u.

invers EQM 0,25. Werkseinst.: Linear.

Stellgeschwindigkeit: 4 oder 6 s/mm.

Werkseinstellung: 4 s/mm.

Stellkraft: 500 N.

Temperatur:

Medientemperatur: max.120 Grad C

Betriebsbedingungen: 0 bis +50 Grad C

Lagerbedingungen: -20 bis +70 Grad C

Anschlusskabel: Mit Adernendhülsen.

Type LiYY, 3x0,25 mm2.

Hub: 18 mm, Autom. Ventilhuberkennung

Geräuschpegel: Max. 30 dBA

Farben: Weiß RAL 9016, grau RAL7047

Typ: TA-Slider 500

Ausführung: Kabellänge 5m halogenfrei

Fabrikat: IMI TA

Art.-Nr. 32222510116
