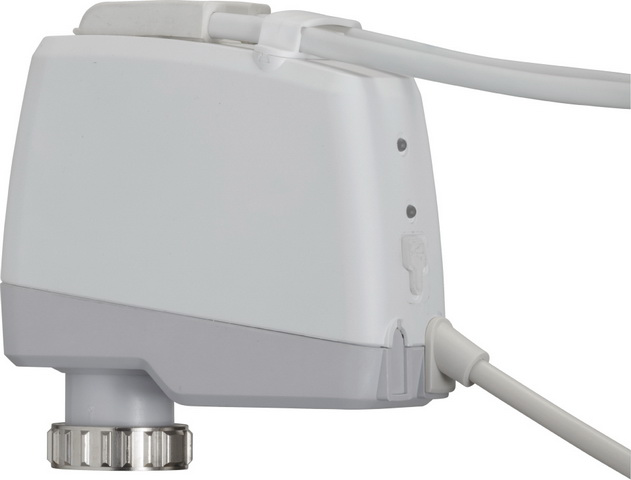

TA motorischer Stellantrieb TA-Slider160
Modbus CO, stetig, 0(2)-10 VDC, 2 m, hf

TA Elektromotorischer, Digital

konfigurierbarer stetiger Push-

Stellantrieb für Bus-Kommunikation

mit Modbus RTU. Viele

Einstellmöglichkeiten. Frei

programmierbarer Digitaleingang, Relais

und einstellbarer max. Ventilhub für

hydronische Regelungen und hydraulischen

Abgleich. CE-zertifiiziert.

Schutzart IP 54, in allen Richtungen.

Schutzklasse III.

Funktionen:

Stetige Regelung, Handbetätigung,

Hubanpassung, Anz. Betriebsart,

Status, Position, Einstellb.

Hubbegrenzung, Ventilblockierschutz,

Ventilblockage Erkennung,

Sicherheitsst. im Fehlerfall,

Diagnose-/Protokollfunktion.

1 Digitaleing., max. 100Ohm,

Kabel max. 10m bzw. geschirmt.

2 Anschlüsse für Pt1000

Temperaturfühler.

1 Relais, intern verschaltet zur

Steuerung des TA-M106 auf einem

TA-6 Wege-Ventil.

Spannungsversorgung:

24VAC für TA-M106 Antrieb.

Leistungsaufnahme:

Betrieb: <1,5VA(VAC)

Standby: <1,2VA(VAC)

Die Leistung des TA-M106 wird addiert.

Eingangssignal:

Modbus o. Hybrid Modus,

0(2)-10VDC, Ri 47Ohm.

Hysterese des Eingangssignales

einstellbar zw. 0,1 und 0,5VDC.

0,33Hz Tiefpassfilter.

Stetig:

0-10, 10-0, 2-10 oder 10-2VDC.

Stetig/Split-Range:

0-5, 5-0, 5-10 oder 10-5VDC.

0-4,5, 4,5-0, 5,5-10 oder 10-5,5VDC.

2-6, 6-2, 6-10 oder 10-6 VDC.

Stetig/Dual-Range (für Change-Over):

0-3,3 / 6,7-10VDC oder 2-4,7 /

7,3-10VDC.

Werkseinstellung: Über Modbus.

Hybrid Modus: voreingestelltes stetiges

Regelsignal 0-10 VDC.

Ausgangssignal: Über Modbus.

Charakteristik:

Linear, EQM 0,25/invers EQM 0,25.

Werkseinst.: Linear.

Stellgeschw.: 10 s/mm

Stellkraft: 160/200 N, Selbsteinstellend

für IMI Hydronic Engineering Ventile.

Medientemp.: max.120 Grad C

Betriebsbedingungen: 0

- +50 Grad C

Lagerbedingungen: -20

- +70 Grad C

Hub: 6,9mm, Autom. Ventilhuberkennung

(Hubanpassung).

Farben: Weiß RAL9016, grau RAL7047.

Ventilanschluss: M30x1,5, Rändelmutter.

Typ: TA-Slider 160 Modbus CO

Relaisanschlusskabel: 2m, halogenfrei

Fabrikat: IMI TA

Art.-Nr. 32222412515
