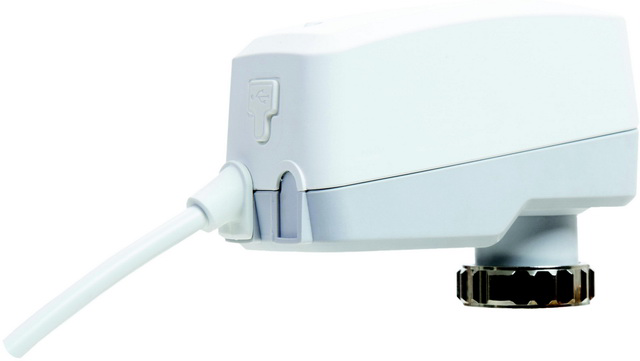

TA motorischer Stellantrieb TA-Slider160
stetig, 0(2)-10 VDC, 5 m

TA Elektromotorischer, digital

konfigurierbarer stetiger Push-

Stellantrieb. Anschluss M30x1,5.

Mit einem Smartphone können via

Bluetooth und TA-Dongle alle

Einstellungen individuell angepasst

werden. Frei konfigurierbar. In mehr als

200 Einstelloptionen können Ein- und

Ausgangssignale, Digitaleingang, Relais,

Charakteristik und viele weitere

Parameter konfiguriert werden.

Diagnosemöglichkeiten durch Aufzeichnung

der letzten 10 Fehler.

Schnelles vervielfältigen von

Parametereinstellungen mit dem TA-

Dongle für Baugleiche Stellantriebe.

Funktionen: Stetige Regelung,

Handbetätigung, Automatische

Hubanpassung, Anzeige von Betriebsart,

Status und Position, Einstellbare

Hubbegrenzung, Ventilblockierschutz

Ventilblockage Erkennung,

Sicherheitsstellung im Fehlerfall und

Diagnose-/Protokollfunktion.

CE-zertifiziert. Schutzart IP 54, in

allen Richtungen. Schutzklasse III.

Spannungsversorgung: 24 VAC/VDC +/-15%.

Frequenz 50/60 Hz +/-3 Hz

Leistungsaufnahme:

Betrieb: < 1 VA (VAC), < 0.6 W (VDC)

Standby: < 0,5 VA (VAC), < 0,25 W (VDC)

Eingangssignal: 0(2)-10 VDC, Ri 47 kOhm.

Empfindlichkeit einstellbar zwischen 0,1

und 0,5 VDC. 0,33 Hz Tiefpassfilter.

Proportional:

0-10, 10-0, 2-10, 10-2 VDC

Proportional/Split-Range:

0-5, 5-0, 5-10, 10-5 VDC

0-4.5, 4.5-0, 5.5-10, 10-5.5 VDC

2-6, 6-2, 6-10, 10-6 VDC

Charakteristik: Linear, EQM 0,25 und

invers EQM 0,25

Stellgeschwindigkeit: 10 s/mm

Stellkraft: 160/200 N. Selbsteinstellend

für IMI Hydronic Engineering Ventile.

Temperatur:

Medientemperatur: 0 bis +120 Grad C

Betriebsbedingungen: 0 bis +50 Grad C

Lagerbedingungen: -20 bis +70 Grad C

Anschlusskabel: Mit Adernendhülsen.

Type LiYY, 3x0,25 mm2.

Hub: 6,9 mm, Automatische

Ventilhuberkennung

Geräuschpegel: Max. 30 dBA

Farben: Weiß RAL 9016, grau RAL 7047

Typ: TA-Slider 160

Ausführung: Kabellänge 5 m

Fabrikat: IMI TA

Art.-Nr. 32222410113
