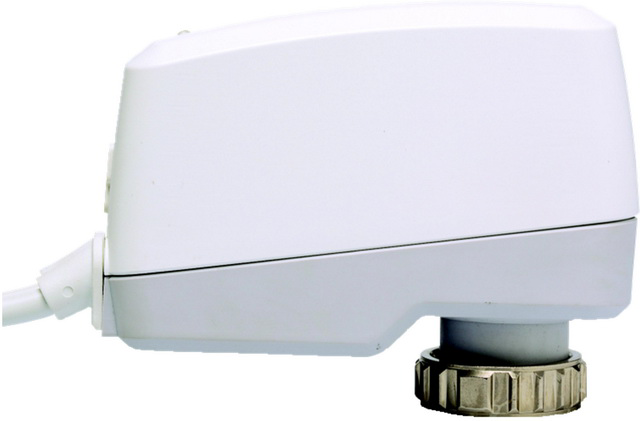

TA motor. Stellantrieb TA-Slider160 KNX
R24, KNX/TP, 2 m

TA Elektromotorischer, KNX stetiger

Push-Stellantrieb. Anschluss M30x1,5.

Der Stellantrieb kann mit Hilfe der KNX

ETS Software parametriert werden

(mindestens erforderliche ETS Version

ist ETS 5.0). Die Funktion zur

Adressierung des Stellantriebes wid mit

Hilfe eines Magneten ausgelöst.

Digitaleingang: Wenn der Digitaleingang

offen ist, kann der Stellantrieb zu

einer vorbestimmten Position fahren oder

er schaltet zu einer zweiten,

konfigurierbaren Hubbegrenzung um.

1 Relais, max. 2A, 30 VAC/VDC bei

ohmscher Last.

Change-over Systemerkennung zum

Hin- und Herschalten zwischen zwei

unterschiedlich konfigurierten

Hubbegrenzungswerten durch Umschalten

des Digitaleingangs oder verwenden des

Dual-range Regelsignals.

Schnittstellen für die KNX Bus-

Kommunikation: Verdrillte Leitung,

KNX/TP. Funktionen: Stetige Regelung,

Automatische Hubanpassung, Anzeige von

Betriebsart, Status und Position,

Einstellbare Hubbegrenzung,

Ventilblockage Erkennung,

Sicherheitsstellung im Fehlerfall und

Diagnose-/Protokollfunktion.

CE-zertifiiziert. Schutzart IP 54, in

allen Richtungen. Schutzklasse III.

Spannungsversorgung: 24 VAC/VDC +/-15%.

Frequenz 50/60 Hz +/-3 Hz.

Spannungsversorgung durch den KNX Bus.

Leistungsaufnahme:

Betrieb: < 1,8 VA (VAC), < 1,0 W (VDC)

Standby: < 0,5 VA (VAC), < 0,25 W (VDC)

KNX-Version: Stromaufnahme 30 mA

Eingangssignal: über den KNX Bus

Charakteristik: Linear, EQM 0,25 und

invers EQM 0,25

Stellgeschwindigkeit: 10 s/mm

Stellkraft: 160/200 N. Selbsteinstellend

für IMI Hydronic Engineering Ventile.

Temperatur:

Medientemperatur: 0 bis +120 Grad C

Betriebsbedingungen: 0 bis +50 Grad C

Lagerbedingungen: -20 bis +70 Grad C

Anschlusskabel: Typ J-YY, 2x2x0.6 mm2 .

Hub: 6,9 mm, Automatische

Ventilhuberkennung

Geräuschpegel: Max. 30 dBA

Farben: Weiß RAL 9016, grau RAL 7047

Typ: TA-Slider KNX R24

Ausführung: Kabellänge 2 m

Fabrikat: IMI TA

Art.-Nr. 32222401302
