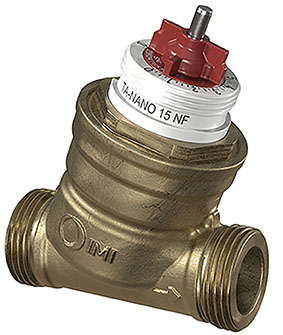

TA Regel- u. Regulierventil TA-Nano
AG, druckunabh., DN15 NF, o. Messnippel

TA-Nano Druckunabhängiges Regel-

und Regulierventil für Heizungs- und

Kältesysteme. Schlanke und kompakte

Bauform. Einfache Durchflusseinstellung

per Hand. Einstellung des maximalen

Durchflusses verhindert ein Überangebot

bei kleinen Verbrauchern.

Ventilvoreinstellung sichtbar,

wenn der Antrieb montiert ist,

einfache Ventilidentifikation mit

Farbkennzeichnung. Absperrung kann ohne

Werkzeug durchgeführt werden.

Dichtschließend (Klasse VI entsprechend

EN 60534-4). Zugang zu allen Funktionen

auf der Stellantrieb-Seite. Montage ist

in allen Montagelagen möglich.

Stellantrieb-Anschluss M30x1,5.

Ventilhub 4 mm. Lineare Regel-

Charakteristik. Ventilgehäuse aus

korrosionsbeständigem, entzinkungsfreiem

AMETAL-C, Spindel aus rostfreiem Stahl.

Der Ventileinsatz besteht aus AMETAL und

der Kegel aus PPS. Spindeldichtung durch

O-Ring aus EPDM. Feder aus rostfreiem

Stahl. Membrane aus EPDM.

Außengewinde nach ISO 228.

Der Durchfluss (q max) kann innerhalb

des angegebenen Bereiches stufenlos

von 55-550 l/h eingestellt werden.

Max. Differenzdruck 600 kPa.

Min. Differenzdruck 15 kPa.

Betriebstemperatur von

-10 Grd. C. bis +120 Grd. C.

Nenndruck PN 25.

Fabrikat: IMI TA

Ausführung: TA-Nano Standard,

ohne Messnippel

Dimension: DN 15 NF,

mit Außengewinde G 3/4

Art.-Nr. 32221300115
