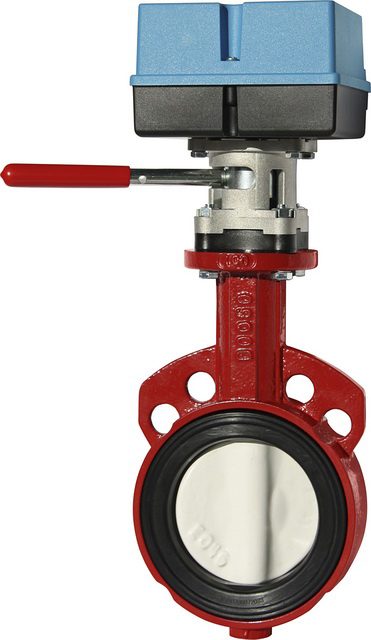

TA Absperrklappe mit Stellantrieb BR12WT
DN 65, Zwischenflanschklappe, M140/24
Kaufmännische Daten
| Artikelnummer | 32203051024 |
| Preis (UVP) | 2.503,20 / Stck |
| Hauptwarengruppe | Regelventile |
| Warengruppe | IMI TA |
Ausschreibungstext
TA Absperrklappe mit Stellantrieb.
Einfache Montage durch
Befestigungsaugen. Zentrierte Klappe.
Handbetrieb durch Handhebel.
Anzeige der Drehrichtung.
Für kaltes oder heißes Wasser in
Industriesystemen, Wasser
mit Frostschutz- oder
Korrosionsschutzmittelzusätzen
(bis ca. 50%): Glykol, Glyzerin, Ethylen
Glykol, Propyläen Glykol, Monoethylen,
Ethanol Methylalkohol, Antifrogen N/L.
Funktionen Regeln, Absperren.
Leckrate nach EN 1349
- Sitzleckage
VI G1 (dichtschließend).
Gehäuse aus Grauguss GG25. Sitzring aus
EPDM. Klappe aus Stahlguss GGG-40
EN-JS1030 mit Nylon11 Beschichtung.
Spindel aus CrNi-Stahl 1.4405.
Spindelabdichtung aus EPDM.
Oberflächenbehandlung: Rote Polyester
Pulverbeschichtung. Durchflussrichtung
Bidirektional. Baulänge face to face
gemäß EN 558-1 Basisbaureihe 20.
Anschluss für Stellantriebe:
F05/F07 entsprechend EN ISO 5211.
Max. Betriebstemperatur: 110 C
Min. Betriebstemperatur: -10 C
Stellantrieb M140/24:
Laufzeit bei 50 Hz/90 Grad: 10s.
Drehmoment 50 Nm.
Betriebsspannung 24 VAC +6% -10%.
Frequenz 50/60 Hz +/-5%.
Leistungsaufnahme 55 VA.
Stellsignal 3-punkt.
Ausführung: BR12WT
mit Stellantrieb M140/24
Dimension: DN 65
Typ: Zwischenflanschklappe
Nenndruck PN 6
- PN 16
Fabrikat: IMI TA
Art.-Nr. 32203051024
Technische Daten
| Breite (mm) | 240 |
| Höhe (mm) | 490 |
| Gewicht (kg) | 8,00 |
| Tiefe (mm) | 170 |
