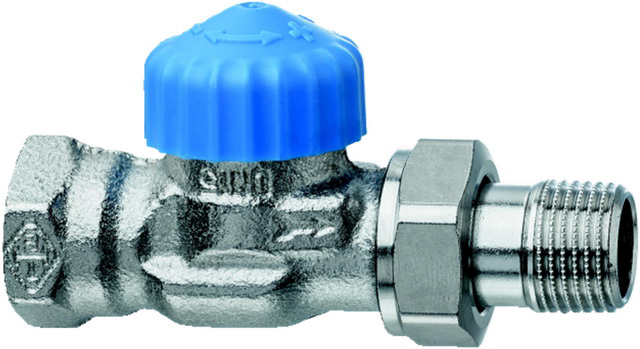

HEIMEIER Thermostat-Ventilunterteil
mit geringem Widerstand, Durchgang, DN20
Kaufmännische Daten
| Artikelnummer | 2242-03.000 |
| Preis (UVP) | 45,15 / Stck |
| Hauptwarengruppe | Thermostat-Ventilunterteile |
| Warengruppe | IMI Heimeier |
Ausschreibungstext
HEIMEIER Thermostat-Ventilunterteil
mit besonders geringem Widerstand.
Mit Niro-Stahlspindel und doppelter
O-Ring-Abdichtung. Äußerer O-Ring ohne
Entleeren der Anlage auswechselbar. An-
schluß Innengewinde für Gewinderohr,
oder in Verbindung mit Klemmverschrau-
bungen für Kupfer- oder Präzisions-
stahlrohr.
Zul. Betriebstemperatur TB 120 Grd. C.
Zul. Betriebsüberdruck PB 10 bar.
Niederdruckdampf 110 Grd. C / 0,5 bar.
Fabrikat: IMI Heimeier
Typ: Schwerkraft
Nennweite: DN 20 (3/4")
Ausführung: Rotguß vernickelt
Durchgangsform
Art.-Nr. 2242-03.000
Technische Daten
| Breite (mm) | 105 |
| Gehäusebauform | Durchgang |
| Gehäusewerkstoff | Rotguss |
| kv max 1K (m³/h) | 0,70 |
| kv max 2K (m³/h) | 1,35 |
| kv min 1K (m³/h) | 0,70 |
| kv min 2K (m³/h) | 1,35 |
| Armaturentyp | Thermostatventil |
| Höhe (mm) | 70 |
| Gewicht (kg) | 0,46 |
| Max. Betriebsdruck (bar) | 10 |
| Max. Betriebstemperatur (°C) | 120 |
| Nennweite (DN) | 20 |
| Regeldifferenz | 1K, 2K |
| Tiefe (mm) | 42 |
Anschlüsse
| HE | Rp 3/4 |
| Hkrp | R 3/4 |
