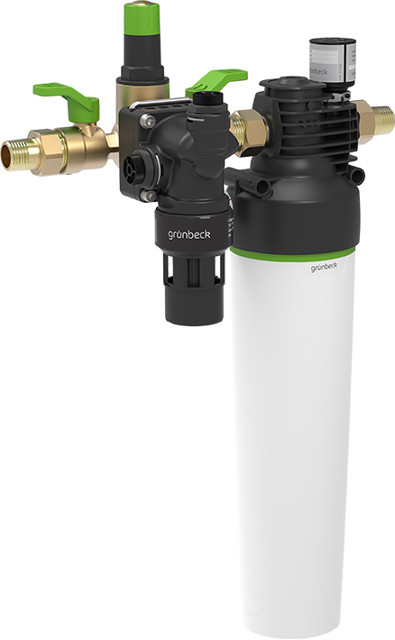

Füllstrecke thermaliQ:FC2

Die Füllstrecke thermaliQ:FC2 dient zum

sicheren und normgerechten Anschluss

einer Heizungsanlage an die Trinkwasser-

installation.

Die Füllstrecke thermaliQ:FC2 sichert

das Trinkwasser gegen Rückfließen von

Wasser aus dem Heizkreislauf ab.

Die Füllstrecke thermaliQ:FC2 dient zur

Vollentsalzung von Rohwasser zur Erstbe-

füllung oder Nachspeisung von Heizungs-

anlagen.

Ein- und ausgangsseitige Absperrung

durch integrierten Bajonettverschluss

Die Füllstrecke thermaliQ:F2 besteht

aus einer Systemtrennereinheit, einer

Druckminderereinheit und einer

Aufbereitungseinheit.

Das Rohwasser für die Heizungsbefüllung

fließt durch den eingangsseitigen

Absperrhahn und den Schmutzfänger in

die Systemtrennereinheit.

Nach der Systemtrennereinheit fließt

das Wasser durch den Druckminderer.

Der Druckminderer stellt sicher, dass

der Fülldruck im Heizungssystem nicht

überschritten wird. Der Fülldruck wird

am Manometer angezeigt.

Aufbereitungseinheit inkl. LF-Messzelle

und Füllpatrone thermaliQ:HC2.

Aufbau:

- Systemtrennereinheit

- Druckminderereinheit inkl. Manometer

- Aufbereitungseinheit

- Absperrventile

Technische Daten:

Anschluss : DN 15

Kapazität

<10 uS/cm x cbm : 25 uS/cm x

cbm

<50 uS/cm x cbm : 40 uS/cm x

cbm

Füllleistung bei 1,5 bar : 0,2 cbm/h

Einstellbereich Druck-

minderer : 0,5-4 bar

Einbaulänge mit

Verschraubung : 312 mm

Einbaulänge ohne

Verschraubung : 256 mm

Fabrikat: Grünbeck
