GB Teilstromfilter varioliQ:LB4500
Kaufmännische Daten
| Artikelnummer | 707000090000 |
| Preis (UVP) | 24.735,00 / Stck |
| Hauptwarengruppe | HT-Heizung |
| Warengruppe | Teilstromfilter varioliQ |
Ausschreibungstext

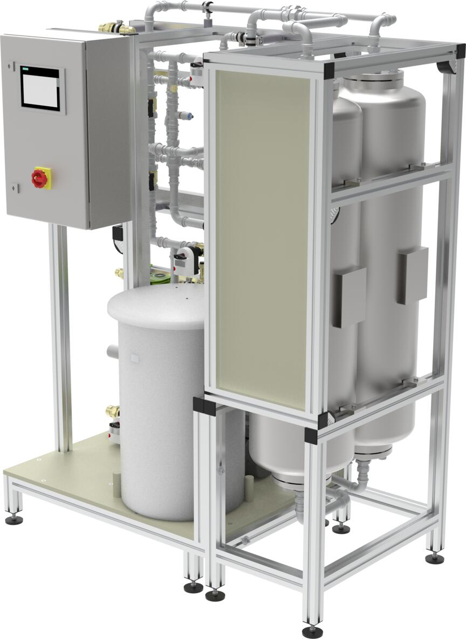

Teilstromfilter varioliQ:LB4500
zur kontinuierlichen Verbesserung des
Kreislaufwassers von geschlossenen
Wärme- und Kältenetzen
bestehend aus:
1 Bypasspumpe für die Anbindung in den
Rücklauf des Systems ohne hydraulische
Beeinträchtigung, inklusive Trocken-
laufschutz und automatischer Abschal-
tung während der Rückspülung
2 Austauscherbehälter aus Edelstahl
bestehend aus:
1 Sandfilter mit automatischer, diffe-
renzdruckabhängiger Rückspülung über
Stadtwasser, daher kein Wechsel des
Filtermaterials notwendig
1 Warmwasserenthärtungseinheit mit
Füllung aus hochwertigem Ionen-
austauscherharz, Salzlösebehälter
und mengengesteuerter Regeneration
mit Salzmengenerfassung
1 Warmwasserzähler zur Ermittlung der
Umwälzmengen und Auslösung der Regene-
ration
8 motorgesteuerte Kugelventile als
verschleißarme Einzelventilsteuerung
1 Feinfilter zum Schutz aller nachfol-
genden Komponenten vor Verunreinigung-
en durch nicht gelöste Bestandteile im
Rohwasser
1 Systemtrenner zur Absicherung gegen-
über dem Trinkwassernetz während der
Rückspülung des Sandfilters und Rege-
neration der Enthärtungsanlage,
1 Thermostat zum Schutz der Anlage
vor Überhitzung durch Abschalten der
Bypasspumpe
1 Schaltkasten für die automatische
Steuerung der kompletten Anlage über
einfach zu bedienende S7-Steuerung
mit
7_-Touchpanel, Anzeige des Betriebs-
zustandes und Einstellung aller
systemrelevanten Parameter
- START/STOP einer manuellen Nach-
speisung
- potentialfreie Meldekontakte für
Sammelstörmeldung, Betriebsmeldung,
Störmeldung Dosierpumpe, Meldung
_Nachspeisung aktiv"
- Busschnittstelle Modbus TCP
- diverse Kommunikationsmodule (Bus-
systeme) optional verfügbar
- Prototkollierung über Micro-SD-Slot
- Fernzugriff optional verfügbar
1 Systemträgergestell aus eloxiertem
Präzisions-Aluminiumprofil zur Auf-
nahme und Vormontage aller Anlagenkom-
ponenten, komplette druckbeständige
Verrohrung zwischen den Anlagenkompo-
nenten mit den erforderlichen Absperr-
armaturen und Manometern, einschl.
Kanalleitung, Kabelkanälen und Befes-
tigungsmaterial der Anlagenkomponenten
Maße (B x T x H): 1.350 x 720 x 1.780 mm
Technische Daten:
Anschluss : 1 1/4"
Max. Leistung : 4,5 cbm/h
Max. Wassertemperatur : 90 Grad C
Max. Umgebungstemp. : 50 Grad C
Kapazität Enthärtungs-
einheit : 140 GraddH x
cbm
Salzverbrauch/Regenera.: 5 kg
Betriebsdruck min./max.
- Rohwasser : 4 bar/8 bar
- Systemkreislauf : 2 bar/14 bar
Stromanschluss : 230 V/50 Hz
Fabrikat Grünbeck
Technische Daten
| Breite (mm) | 750 |
| Höhe (mm) | 1800 |
| Gewicht (kg) | 630,00 |
| Tiefe (mm) | 1420 |
