GB Enthärtungsanlage GENO-mat GVA-GS
9/15-1

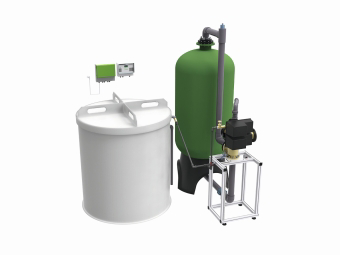

Enthärtungsanlage

GENO-mat GVA-GS 9/15-1

als wassermessergesteuerte Einzelanlage

bestehend aus:

1 Enthärtungsbehälter

in elektrisch geschweißter Stahlblech-

ausführung ST 37-2 mit Tragfüßen.

Innen und außen sandgestrahlt und an-

schließend innen gummiert sowie

mit einer Außenlackierung RAL 6018

versehen.

Durchmesser : 900 mm

Gesamthöhe : 2.150 mm

erforderl. Raumhöhe : 2.650 mm

1 Füllung hochwertigem, lebensmittel-

gerechtem Ionenaustauschermaterial

750 ltr.

1 Steuerkopf mit 5-Zyklen-Ventilen

aus korrosionsbeständigem Rotguss mit

Time-Fill-System, Regenerationsaus-

lösung über Wassermengenimpulsgeber

oder Handtaster, einschl. elektro-

mechanischen Stellantrieben

montiert auf einem Aluminiumrahmen-

gestell

1 komplettes Rohrsystem aus PVC

einschl. aller Form- und Verbindungs-

stücke zum Filterbehälter. Roh- und

Weichwasserverrohrung auf dem

Aluminiumgestell montiert.

2 Stück Absperrklappen in Roh- und

Weichwasserleitung integriert.

1 vollautomatische Wassermessersteuerung

bestehend aus:

1 Schaltkasten mit Microprozessor-

steuerung "GENO-IONO-matic" zur

Steuerung aller Funktionen der

Anlage mit LCD-Informationsanzeige

für aktuellen Betriebszustand,

Uhrzeit, Restkapazität, momentanen

Durchfluss, Stunden seit letzter

Regeneration und Fehlermeldung, mit

übersichtlicher, bedienerfreund-

licher 3-Tasten-Bedienung,

Regenerationsauslösung sowie

Anlagenumschaltung über Wasser-

mengenimpulsgeber oder Handaus-

lösung, elektrischer Anschluss für

ZLT-Ausgabe, Anlage komplett

elektrisch verdrahtet, Stroman-

schlusskabel 1,5 m mit Schuko-

stecker, Schutzart IP 54

1 Schaltkasten zur Leistungschaltung

der Steuerventile mit Trafo und

Schaltrelais, Verbindungskabel zur

GENO-IONO-matic.

Eingebaut in Kunststoffgehäuse IP54

1 Wasserzähler mit Kontaktwerk

sowie Impulskabel : 65 DN

Impulsfolge : 100 ltr.

1 Salzsolebereiter

bestehend aus:

1 Vorratstank mit Deckel und Überlauf

Durchmesser : 1.340 mm

zyl. Höhe : 1.250 mm

Salzvorrat : 1.550 kg

1 Soleabnahmesystem aus Kunststoff

1 Zwischenboden

1 Schwimmerrohr aus Kunststoff

1 Salzabsaugventil

zum Lösewasserzulauf und der Sole-

absaugung

1 Wasserprüfeinrichtung "Gesamthärte"

Technische Daten:

Nenndurchfluss

bei Resthärte < 0,1 GraddH : 25,0

cbm/h

bei Resthärte < 0,5 GraddH : 30,0

cbm/h

Gesamtkapazität : 320 mol

(1.800 GraddH x

cbm)

Rohranschluss

Rohwasser/Weichwasser : 80 DN
