GB Filteranlage GENO-mat F 800 A, WS Eco

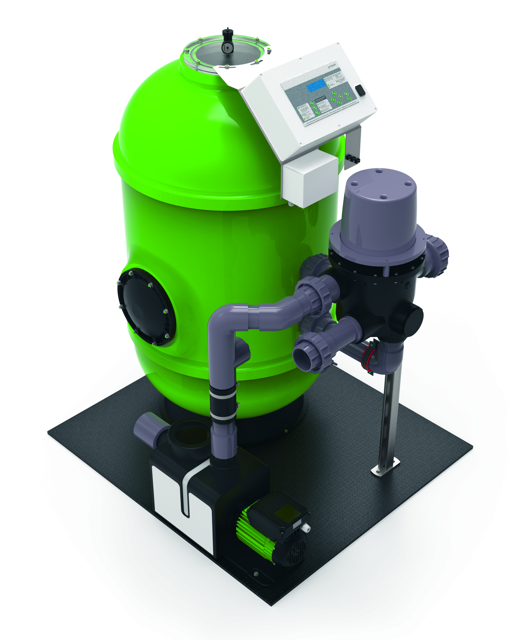

Filteranlage GENO-mat F 800 A, WS Eco

Filteranlage in kompakter Bauweise,

komplett auf Montageplatte vormontiert,

für vollautomatischen Betrieb.

bestehend aus:

Filterbehälter aus GFK, mit Isophtal-

säureharz innenbeschichtet, einschl.

Handentlüftung

Drehzahlregelbare, selbstansaugende und

geräuscharme Umwälzpumpe aus Kunststoff,

mit integriertem Haar- und Fasernfänger.

Automatik-Mehrwegeventil

betätigt über Stellmotor mit den

Stellungen -Filtern-Entleeren-Spülen

-Erstfiltrat- einschl. PVC-Verrohrung

mit flexiblen Anschlüssen und Mess-

wasseranschlussstück, PVC-Klarsichtrohr

zur Beobachtung der Spülung.

Filtersteuerung Typ GENO-BW-tronic

zum automatischen Betrieb der

Badewasserfilteranlage über Zeit-

programm, oder manueller Bedienung.

Anzeige und Bedienung über Folien-

tastatur und 4-zeiliges, hinterleuch-

tetes LC-Display, 6 Bedienersprachen

sind wählbar. Die Steuerung ist mit

Zweipunkt-Temperaturregler ausgestattet,

zur Ansteuerung der Heizungsumwälzpumpe

des Wärmetauschers, einschl. potential-

freiem Ausgang sowie Temperaturfühler.

Technische Daten/Maße:

Gesamthöhe : 1.570 mm

Mindestraumhöhe : 1.900 mm

Aufstellmaß Länge : 1.260 mm

Breite : 1.100 mm

Leergewicht : 105 kg

Anschlussnennweite

Rohwasser : DN 80

Filtrat : DN 65

Spülabwasser : DN 80

Filter/Rückspülleistung: 21,5/21,5

cbm/h

Pumpenleistung max. : 34 cbm/h

bei 8 m WS

Ansaughöhe max. : 3 m

Filterbehälter Durchm. : 765 mm

Erforderliche Nennweite

Kanalanschluss min. : DN 100

Nenndruck max. : 2 bar

Zulaufhöhe Pumpen-

saugseite max. : 3 m

Wassertemperatur : 5-40 Grad C

Umgebungstemperatur : 5-35 Grad C

Spannungsversorgung : 230 V/50 Hz

Schutzart : IP 55

Absicherung bauseits : 16 A

Motorleistungsaufnahme : 0,09

- 1,80 kW

Stromaufnahme : 0,64 7,80 A

Förderhöhe der Pumpe : max. 18 m WS

Luftfeuchtigkeit max.

(nicht kondensierend) : 90 %

Fabrikat: Grünbeck
