GB Filteranlage GENO-mat F 600 A, WS Eco

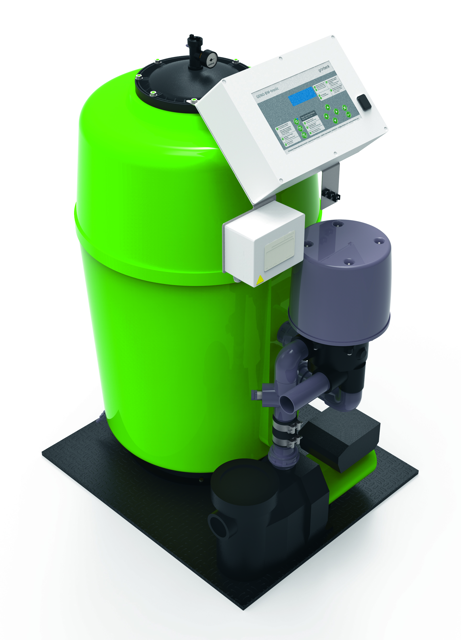

Filteranlage GENO-mat F 600 A, WS Eco

Filteranlage in kompakter Bauweise,

komplett auf Montageplatte vormontiert,

für vollautomatischen Betrieb.

bestehend aus:

Filterbehälter aus GFK, mit Isophtal-

säureharz innenbeschichtet, einschl.

Handentlüftung

Drehzahlregelbare, selbstansaugende und

geräuscharme Umwälzpumpe aus Kunststoff,

mit integriertem Haar- und Fasernfänger.

Automatik-Mehrwegeventil betätigt über

Stellmotor mit den Stellungen -Filtern-

Entleeren-Spülen-Erstfiltrat- einschl.

PVC-Verrohrung mit flexiblen Anschlüssen

und Messwasseranschlussstück, einschl.

PVC-Klarsichtrohr zur Beobachtung der

Spülung.

Filtersteuerung Typ GENO-BW-tronic

zum automatischen Betrieb der

Badewasserfilteranlage über Zeit-

programm, oder manueller Bedienung.

Anzeige und Bedienung über Folien-

tastatur und 4-zeiliges, hinterleuch-

tetes LC-Display, 6 Bedienersprachen

sind wählbar. Die Steuerung ist mit

Zweipunkt-Temperaturregler ausgestattet,

zur Ansteuerung der Heizungsumwälzpumpe

des Wärmetauschers, einschl. potential-

freiem Ausgang sowie Temperaturfühler.

Elektrische Anschlüsse:

1 Umwälzpumpe 230 V, WS

1 potentialfreier Kontakt Heizungspumpe

230 V WS, 0,08 kW

2 Dosierautomaten für Chlor und pH

230 V WS, 0,016 kW, bzw. UV-Anlage

1 automatische Mess- und Regelanlage

1 Pegelsteuerung und Frischwassernach-

speisung, 230 V WS, 0,05 kW

1 Rinnenumschieberung 230 V, WS

1 Stromausgang 4-20 mA für externe

Badewasser-Temperaturanzeige

1 potentialfreier Sammelstörkontakt

1 Eingang für Strömungswächter

1 Eingang für max. Temperaturbegrenzer

3 Alarmeingänge für vorgeschaltete

Anlagenteile

1 Eingang für max. Pegel Hebeanlage

1 Eingang für Zwangsbetrieb/Filterpumpe

für vorgeschaltete Solarsteuerung

1 serielle Schnittstelle RS 485

Kunststoff-Gehäuse, Schutzart IP 54

Maße (B x H x T): 361 x 254 x 115 mm

Optionsmodul FU Eco-BW-tronic,

drei Betriebsarten einstellbar.

1. Filterbetrieb

2. Spülbetrieb

3. Teillastbetrieb

Technische Daten/Maße:

Gesamthöhe : 1.250 mm

Mindestraumhöhe : 1.600 mm

Aufstellmaß L x B : 915 x 700 mm

Leergewicht : ca. 71 kg

Anschlussnennweite

Rohwasser : Rp 2"

Filtrat : DN 40

Spülabwasser : DN 40

Filter/Rückspülleistung : 12/15 cbm/h

Pumpenleistung max. : 24 cbm/h

bei 8 m WS

Ansaughöhe max. : 3 m

Filterbehälter Durchm. : 630 mm

Erforderliche Nennweite

Kanalanschluss min. : DN 100

Nenndruck max. : 2 bar

Zulaufhöhe Pumpen-

saugseite max. : 3 m

Wassertemperatur : 5-40 Grad C

Umgebungstemperatur : 5-35 Grad C

Spannungsversorgung : 230 V/50 Hz

Schutzart : IP 55

Absicherung bauseits : 16 A

Leistungsaufnahme : 0,08-1,40 kW

Stromaufnahme : 0,65-6,10 A

Förderhöhe der Pumpe : max. 18 m WS

Fabrikat: Grünbeck
