GB Filteranlage GENO-mat F 500 A, WS
mit selbstansaugender Pumpe

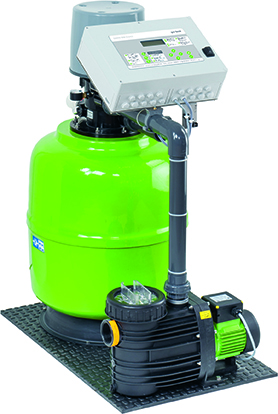

Filteranlage GENO-mat F 500 A, WS

mit selbstansaugender Pumpe

Filteranlage in kompakter Bauweise,

komplett auf Montageplatte vormontiert,

für vollautomatischen Betrieb,

bestehend aus:

Filterbehälter aus GFK, mit Isophtal-

säureharz innenbeschichtet, einschl.

Handentlüftung.

Umwälzpumpe aus Kunststoff, geräusch-

arme, selbstansaugende Blockpumpe mit

integriertem Haar- und Fasernfänger in

Wechselstromausführung.

Automatik-Mehrwegeventil

betätigt über Stellmotor mit den

Stellungen -Filtern-Entleeren-Spülen

-Erstfiltrat- einschl. PVC-Verrohrung

mit flexiblen Anschlüssen und Mess-

wasseranschlussstück, einschl. PVC-

Klarsichtrohr zur Beobachtung des Spül-

vorgangs.

Filtersteuerung Typ GENO-BW-tronic

zum vollautomatischen Betrieb der

Badewasserfilteranlage über Zeit-

programmierung sowie manueller

Bedienung.

Anzeige und Bedienung über Folien-

tastatur und 4-zeiliges, hinterleuch-

tetes LC-Display, 6 Bedienersprachen

sind wählbar. Die Steuerung ist mit

Zweipunkt-Temperaturregler ausgestattet,

zur Ansteuerung der Heizungsumwälzpumpe

des Wärmetauschers, einschl. potential-

freiem Ausgang sowie Temperaturfühler.

Elektrische Anschlüsse:

1 Umwälzpumpe 230/400 V DS, max. 4 kW,

in Dreh- oder Wechselstromausführung

1 Heizungspumpe 230 V WS, 0,08 kW

1 potentialfreier Kontakt für

Heizkessel-

ansteuerung

2 Dosierautomaten für Chlor und pH

230 V WS, 0,016 kW, bzw. UV-Anlage

1 automatische Mess- und Regelanlage

1 Pegelsteuerung und Frischwassernach-

speisung, 230 V WS, 0,05 kW

1 automatische Rinnenumschieberung

230 V WS

1 Stromausgang 4-20 mA für externe

Badewasser-Temperaturanzeige

1 potentialfreier Sammelstörkontakt

Belastbarkeit 230 V / 4 A

1 Eingang für Strömungswächter

1 Eingang für max. Temperaturbegrenzer

3 Alarmeingänge für vorgeschaltete

Anlagenteile

1 Eingang für max. Pegel Abwasser-

hebeanlage

1 Eingang für Zwangseinschaltung der

Filterpumpe für vorgeschaltete Solar-

steuerung

1 serielle Schnittstelle RS 485 zur

Ansteuerung eines Protokolldruckers,

Software-Update etc.

Kunststoff-Gehäuse, Schutzart IP 54

Maße (B x H x T): 361 x 254 x 115 mm

Technische Daten/Maße:

Gesamthöhe : 1.025 mm

Mindestraumhöhe : 1.200 mm

Aufstellmaß L x B : 831x517 mm

Leergewicht : 41 kg

Anschlussnennweite : DN 40

Filter/Rückspülleistung : 6/8 cbm/h

Pumpenleistung : 8,5 cbm/h

bei 8 m WS

Filterbehälter Durchm. : 510 mm

Erforderliche Nennweite

Kanalanschluss : DN 100

Nenndruck max. : 2 bar

Zulaufhöhe Pumpen-

saugseite max. : 3 m

Wassertemperatur : 5-40 Grad C

Spannungsversorgung : 230 V/50 Hz

Schutzart : IP 54

Absicherung bauseits : 10 A

Motorleistungsaufnahme : 0,58 kW

Förderhöhe der Pumpe : max. 14 m
