GB Dosieranlage exaliQ:SC20

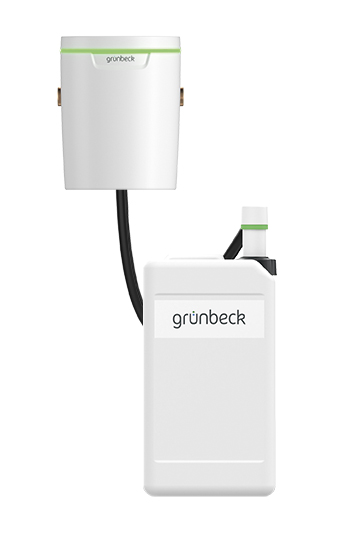

Dosieranlage exaliQ:SC20

Mengenproportionale Dosierung von

exaliQ-Mineralstofflösungen zum Schutz

der Trinkwasserleitung vor Korrosion in

Wohngebäuden.

Eine elektronische Niveauüberwachung

schaltet die Pumpe bei leerem

Dosierbehälter ab. Dadurch wird die

Pumpe vor Trockenlauf geschützt.

Der Betriebszustand der Dosieranlage

wird mittels LED-Leuchten am Bedienfeld

angezeigt.

Der grüne LED-Ring gibt zusätzlich

Information über den Status der exaliQ

und meldet durch Blinken eine Gering-

bzw. Leermeldung oder Störung.

Das Selbstkontrollsystem der Elektronik

verhindert bei Störungen eine

unzulässige Überdosierung durch

Abschaltung der Pumpe.

An einer USB-Schnittstelle können für

ca. 12 Monate gespeicherte Daten, das

Datum und die durchflossene Wasser-

menge mittels USB-Stick ausgelesen

und mit einem Drucker in Form einer

Tabelle ausgedruckt werden.

- DVGW-zertifiziert -

bestehend aus:

1 Kontaktwasserzähler mit Wasserzähler-

Verschraubungen, ca. 1,5 m langem

Impulskabel mit Hallimpulssensor,

Dosierstelle mit Rückschlagventil.

1 Dosiergerät mit vormontiertem

Dosierschlauch und Sauglanze

1 Dosierventil

1 Halterung mit Abstandshalter

1 Netzteil 230 V

- 12 V mit ca. 1,9 m

langem Verbindungskabel.

1 Betriebsanleitung

Technische Daten:

Anschlussnennweite : DN 40

Arbeitsbereich : 20 cbm/h

Nenndruck : 10 bar (Ü)

Wassertemperatur max.: 30 Grad C

Stromanschluss : 230 V/50 Hz

Betriebsspannung : 24 V/50 Hz

Dosiermenge : 100 ml/cbm

Dosierfolge : 0,93 l/Imp.

Wandabstand

bis Rohrmitte : 65 mm

Bauhöhe der

Dosiertechnik : 425 mm

Fabrikat: Grünbeck
