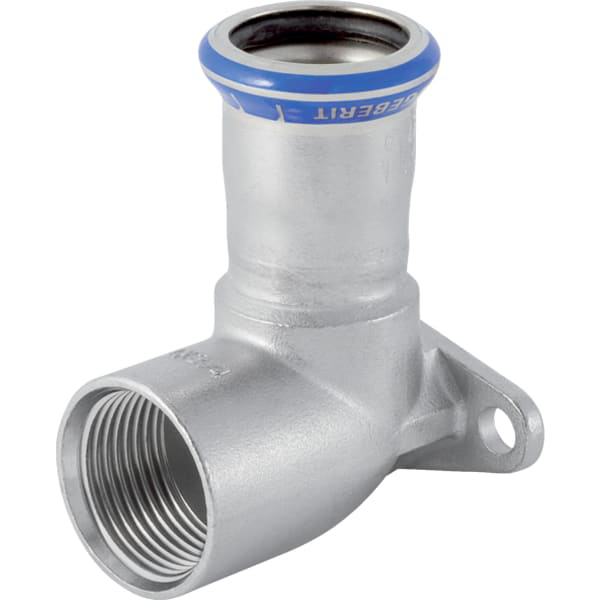

GE Mapress Edelstahl Anschlusswinkel
90Gr ( LABS-frei) d18-Rp1/2
Kaufmännische Daten
| Artikelnummer | 83405 |
| Preis (UVP) | 50,00 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | Mapress Fittings Edelstahl |
Ausschreibungstext
Geberit Mapress Edelstahl
Anschlusswinkel 90Gr (LABS-frei)
Verwendungszwecke
- Für Haustechnik, Industrie und
Schiffbau
Eigenschaften
- Unverpresst undicht
- Dichtring aus CIIR schwarz
- Pressindikator
- Zwei Befestigungspunkte
Technische Eigenschaften
- Werkstoff: CrNiMo-Stahl 1.4401 (DIN EN
10088)
- DN / Nennweite: 15
- d, d / Außendurchmesser (mm): 18 mm
- Rp / (Rohr-)Innengewinde zylindrisch
("): 1/2 "
- arc / Winkel (Gr): 90 Gr
- L / Länge (cm): 5 cm
- l / Länge Teilmaß (cm): 1,3 cm
- Z / Z-Maß (cm): 3 cm
Technische Daten
| Breite (mm) | 100 |
| Einsatzbereiche | Heizung, Trinkwasser |
| Formstücktyp | Wandscheibe |
| Höhe (mm) | 50 |
| Gewicht (kg) | 0,12 |
| Produktkennung | Formstück |
| Tiefe (mm) | 57 |
| Zetawert (-) | 1,2 |
Anschlüsse
| Eingang | Mapress DN15 |
| Ausgang | Rp 1/2 |
