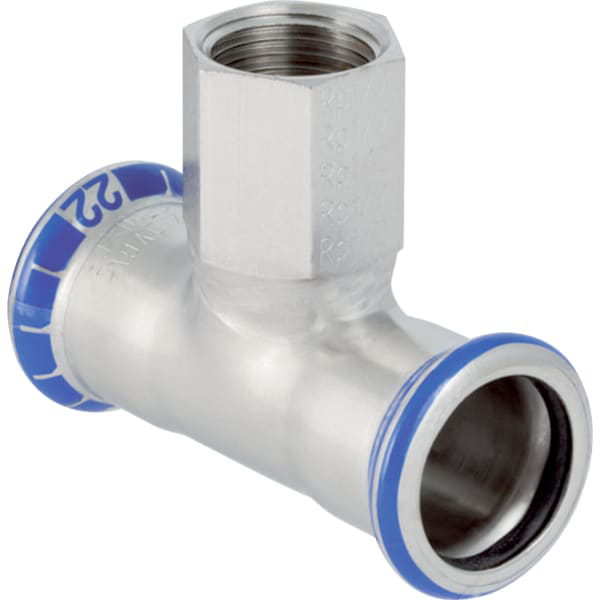

GE Mapress Edelstahl T-Stück mit IG
(LABS-frei) d22-Rp3/4-22
Kaufmännische Daten
| Artikelnummer | 81308 |
| Preis (UVP) | 37,80 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | Mapress Fittings Edelstahl |
Ausschreibungstext
Geberit Mapress Edelstahl T-Stück mit
Innengewinde (LABS-frei)
Verwendungszwecke
- Für Haustechnik, Industrie und
Schiffbau
Eigenschaften
- Unverpresst undicht
- Dichtring aus CIIR schwarz
- Pressindikator
Technische Eigenschaften
- Werkstoff: CrNiMo-Stahl 1.4401 (DIN EN
10088)
- DN / Nennweite: 20
- d, d / Außendurchmesser (mm): 22 mm
- Rp / (Rohr-)Innengewinde zylindrisch
("): 3/4 "
- arc / Winkel (Gr): 90 Gr
- L / Länge (cm): 7,4 cm
- l / Länge Teilmaß (cm): 3,7 cm
- Z / Z-Maß (cm): 1,6 cm
Technische Daten
| Breite (mm) | 149 |
| Einsatzbereiche | Heizung, Trinkwasser |
| Formstücktyp | T-Stück |
| Höhe (mm) | 45 |
| Gewicht (kg) | 0,15 |
| Produktkennung | Formstück |
| Tiefe (mm) | 103 |
| Zetawert TA (-) | 1,2 |
| Zetawert TD (-) | 0,2 |
| Zetawert TG (-) | 0,1 |
| Zetawert TVA (-) | 1,5 |
| Zetawert TVD (-) | 2,8 |
| Zetawert TVG (-) | 2,0 |
Anschlüsse
| Eingang | Mapress DN20 |
| Ausgang | Mapress DN20 |
| Eingang | Rp 3/4 |
