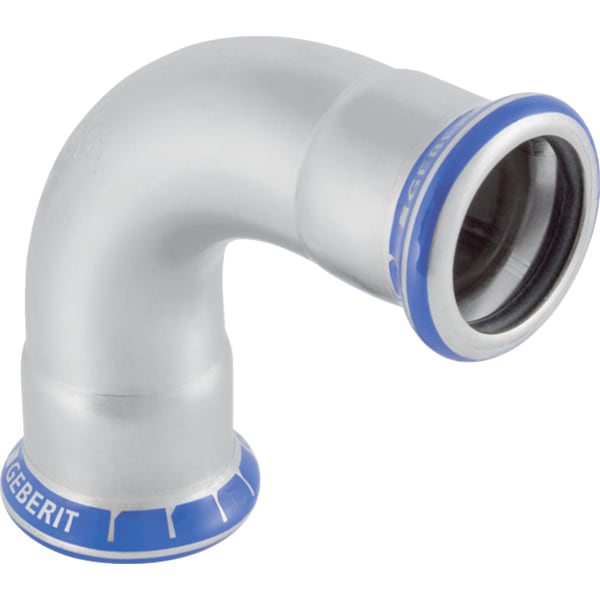

GE Mapress Edelstahl Bogen 90Gr d76,1
(LABS-frei)
Kaufmännische Daten
| Artikelnummer | 81109 |
| Preis (UVP) | 251,80 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | Mapress Fittings Edelstahl |
Ausschreibungstext
Geberit Mapress Edelstahl Bogen
(LABS-frei)
Verwendungszwecke
- Für Haustechnik, Industrie und
Schiffbau
Eigenschaften
- Unverpresst undicht
- Dichtring aus CIIR schwarz
- Pressindikator
Technische Eigenschaften
- Werkstoff: CrNiMo-Stahl 1.4401 (DIN EN
10088)
- DN / Nennweite: 65
- d, d / Außendurchmesser (mm): 76,1 mm
- arc / Winkel (Gr): 90 Gr
- L / Länge (cm): 15,7 cm
- Z / Z-Maß (cm): 10,4 cm
Technische Daten
| Breite (mm) | 286 |
| Einsatzbereiche | Heizung, Trinkwasser |
| Formstücktyp | Bogen/Knie |
| Winkel (°) | 90 |
| Höhe (mm) | 96 |
| Gewicht (kg) | 1,16 |
| Produktkennung | Formstück |
| Tiefe (mm) | 151 |
| Zetawert (-) | 0,3 |
Anschlüsse
| Eingang | Mapress DN65 |
| Ausgang | Mapress DN65 |
