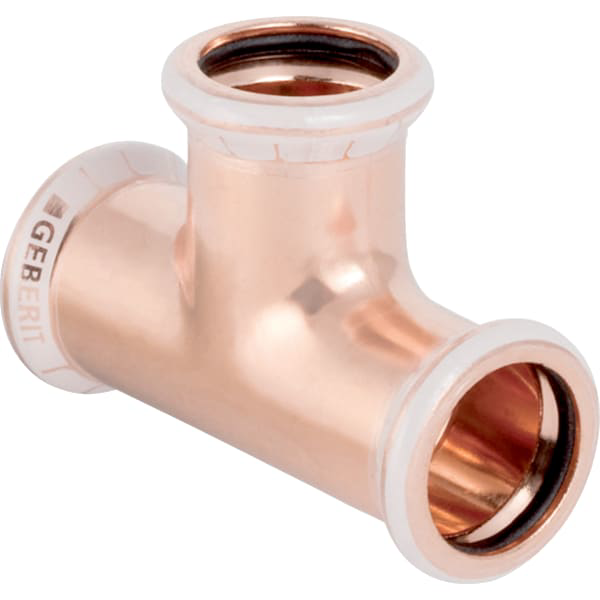

GE Mapress Kupfer T-Stück egal
d54-54-54
Kaufmännische Daten
| Artikelnummer | 61008 |
| Preis (UVP) | 105,60 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | Mapress Fittings Kupfer |
Ausschreibungstext
Geberit Mapress Kupfer T-Stück egal
Verwendungszwecke
- Für Haustechnik, Industrie und
Schiffbau
Eigenschaften
- Unverpresst undicht bis d max. 54 mm
- Dichtring aus CIIR schwarz, bis d max.
54 mm
- Dichtring aus EPDM schwarz, ab d > 54
mm
- Pressindikator
- Pressmuffe mit transparentem
Schutzstopfen
Technische Eigenschaften
- Werkstoff: Cu-DHP Kupfer CW024A (DIN
EN 1412)
- DN / Nennweite: 50
- d, d / Außendurchmesser (mm): 54 mm
- arc / Winkel (Gr): 90 Gr
- L / Länge (cm): 13,8 cm
- l / Länge Teilmaß (cm): 6,9 cm
- Z / Z-Maß (cm): 3,4 cm
Technische Daten
| Breite (mm) | 143 |
| Einsatzbereiche | Heizung, Trinkwasser |
| Formstücktyp | T-Stück |
| Höhe (mm) | 68 |
| Gewicht (kg) | 0,46 |
| Produktkennung | Formstück |
| Tiefe (mm) | 115 |
| Zetawert TA (-) | 1,2 |
| Zetawert TD (-) | 0,1 |
| Zetawert TG (-) | 1,2 |
| Zetawert TVA (-) | 1,4 |
| Zetawert TVD (-) | 2,6 |
| Zetawert TVG (-) | 2,9 |
Anschlüsse
| Eingang | Mapress DN50 |
| Ausgang | Mapress DN50 |
| Eingang | Mapress DN50 |
