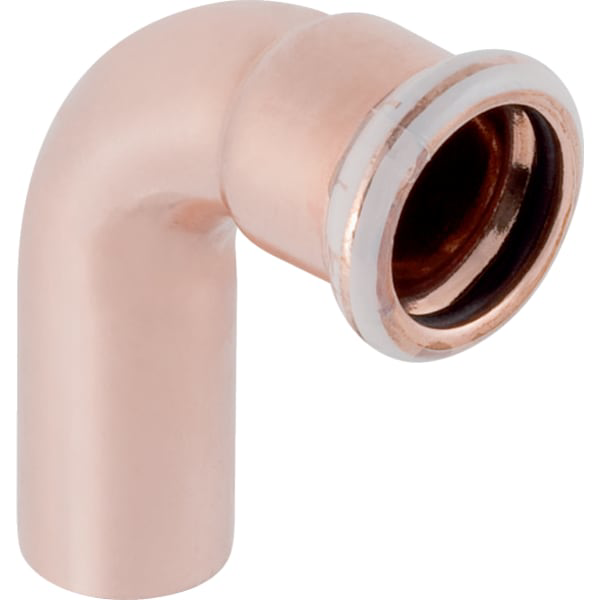

GE Mapress Kupfer Bogen 90Gr
mit Einschubende d35
Kaufmännische Daten
| Artikelnummer | 60306 |
| Preis (UVP) | 39,70 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | Mapress Fittings Kupfer |
Ausschreibungstext
Geberit Mapress Kupfer Bogen mit
Einschubende
Verwendungszwecke
- Für Haustechnik, Industrie und
Schiffbau
Eigenschaften
- Unverpresst undicht bis d max. 54 mm
- Dichtring aus CIIR schwarz, bis d max.
54 mm
- Dichtring aus EPDM schwarz, ab d > 54
mm
- Pressindikator
- Pressmuffe mit transparentem
Schutzstopfen
Technische Eigenschaften
- Werkstoff: Cu-DHP Kupfer CW024A (DIN
EN 1412)
- DN / Nennweite: 32
- d, d / Außendurchmesser (mm): 35 mm
- arc / Winkel (Gr): 90 Gr
- L / Länge (cm): 6,5 cm
- H / Höhe (cm): 7,4 cm
- Z / Z-Maß (cm): 3,9 cm
Technische Daten
| Breite (mm) | 98 |
| Einsatzbereiche | Heizung, Trinkwasser |
| Formstücktyp | Bogen/Knie |
| Winkel (°) | 90 |
| Höhe (mm) | 46 |
| Gewicht (kg) | 0,18 |
| Produktkennung | Formstück |
| Tiefe (mm) | 84 |
| Zetawert (-) | 0,3 |
Anschlüsse
| Eingang | Mapress DN32 |
| Ausgang | Mapress DN32 |
