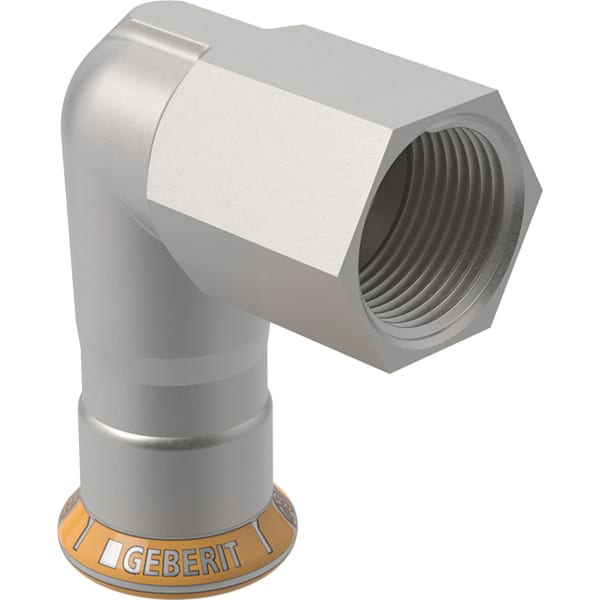

GE Mapress Therm Übergangswinkel
90Gr mit IG d15-Rp1/2
Kaufmännische Daten
| Artikelnummer | 43803 |
| Preis (UVP) | 18,90 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | Mapress Therm |
Ausschreibungstext
Geberit Mapress Therm Übergangswinkel
90Gr mit Innengewinde
Verwendungszwecke
- Für Haustechnik und Industrie
- Für Kühl- und Heizungswasser mit
Frostschutzmittel
- Für Klimakaltwasser ohne
Frostschutzmittel
- Für Klimakaltwasser mit
Frostschutzmittel
- Für Fernwärmeheizungswasser max. 120
GrC
Eigenschaften
- Nicht zulässig für
Trinkwasserinstallationen
- Unverpresst undicht
- Pressindikator
- Dichtring aus CIIR schwarz
Technische Eigenschaften
- Werkstoff: Edelstahl
- DN / Nennweite: 12 / 15
- d, d / Außendurchmesser (mm): 15 mm
- Rp / (Rohr-)Innengewinde zylindrisch
("): 1/2 "
- arc / Winkel (Gr): 90 Gr
- L / Länge (cm): 5,7 cm
- Z / Z-Maß (cm): 3,7 cm
Technische Daten
| Breite (mm) | 69 |
| Einsatzbereiche | Heizung, Kühlwasser, Druckluft, Solarthermie, Inerte Gase |
| Formstücktyp | Bogen/Knie |
| Winkel (°) | 90 |
| Höhe (mm) | 23 |
| Gewicht (kg) | 0,11 |
| Produktkennung | Formstück |
| Tiefe (mm) | 47 |
| Zetawert (-) | 1,2 |
Anschlüsse
| Eingang | Mapress DN12 |
| Ausgang | Rp 1/2 |
