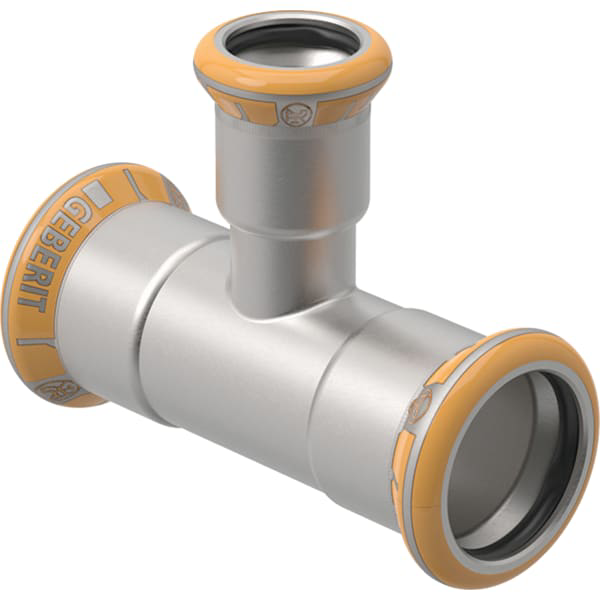

GE Mapress Therm T-Stück reduziert
d76,1-54-76,1
Kaufmännische Daten
| Artikelnummer | 41233 |
| Preis (UVP) | 298,70 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | Mapress Therm |
Ausschreibungstext
Geberit Mapress Therm T-Stück reduziert
Eigenschaften
- Nicht zulässig für
Trinkwasserinstallationen
- Unverpresst undicht
- Pressindikator
- Dichtring aus CIIR schwarz
Technische Eigenschaften
- Werkstoff: Edelstahl
- DN / Nennweite: 65 / 50 / 65
- d, d / Außendurchmesser (mm): 76,1 mm
- arc / Winkel (Gr): 90 Gr
- L / Länge (cm): 23 cm
- l / Länge Teilmaß (cm): 11,5 cm
- Z / Z-Maß (cm): 6,2 cm
Technische Daten
| Breite (mm) | 244 |
| Einsatzbereiche | Heizung, Kühlwasser, Druckluft, Solarthermie, Inerte Gase |
| Formstücktyp | T-Stück |
| Winkel (°) | 90 |
| Höhe (mm) | 97 |
| Gewicht (kg) | 1,07 |
| Produktkennung | Formstück |
| Tiefe (mm) | 157 |
| Zetawert TA (-) | 0,4 |
| Zetawert TD (-) | 0,1 |
| Zetawert TG (-) | 8,8 |
| Zetawert TVA (-) | 0,2 |
| Zetawert TVD (-) | 1,0 |
| Zetawert TVG (-) | 8,8 |
Anschlüsse
| Eingang | Mapress DN65 |
| Eingang | Mapress DN65 |
| Ausgang | Mapress DN50 |
