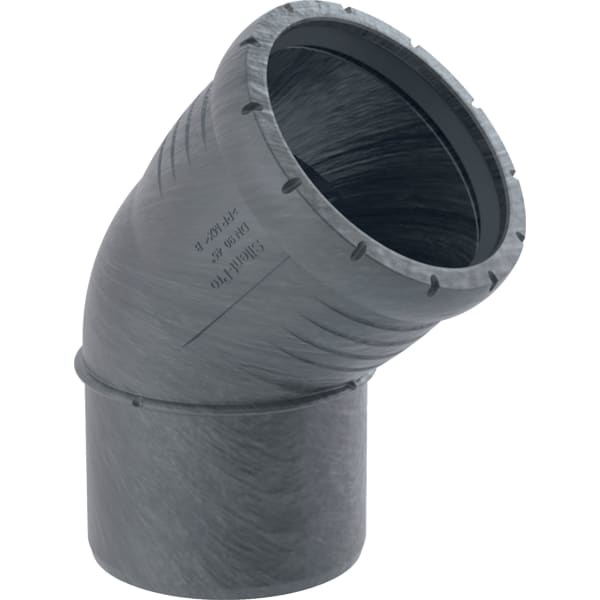

GE Silent-Pro Bogen
45Gr d75mm
Kaufmännische Daten
| Artikelnummer | 393.322.14.1 |
| Preis (UVP) | 24,50 / Stck |
| Hauptwarengruppe | Gebäudeentwässerungssysteme |
| Warengruppe | Silent-Pro Formstücke |
Ausschreibungstext
Geberit Silent-Pro Bogen
Verwendungszwecke
- Zum Ableiten von Abwasser innerhalb
von Gebäuden
- Für Gebäude mit erhöhten
Schallschutzanforderungen
- Für Druckleitungen von
Abwasserhebeanlagen nach EN 12050-2 und
EN 12050-3 ausschließlich die Dimension
DN 50 verwenden
Eigenschaften
- Hochschalldämmend
Technische Eigenschaften
- Montagetemperatur (GrC)
- min. bis
max.: -10
- +40 GrC
- Werkstoff: PP-MX
- Wärmeausdehnung (mm/(m*K)): 0,08
mm/(m*K)
- DN / Nennweite: 70
- d, d / Außendurchmesser (mm): 75 mm
- arc / Winkel (Gr): 45 Gr
- X / Schenkellänge / L-Maß (cm): 7,6 cm
- Z / Z-Maß (cm): 2 cm
Technische Daten
| Breite (mm) | 156 |
| Einsatzbereiche | Häusliches Abwasser |
| Formstücktyp | Bogen/Knie |
| Winkel (°) | 45 |
| Höhe (mm) | 93 |
| Gewicht (kg) | 0,27 |
| Produktkennung | Formstück |
| Tiefe (mm) | 128 |
| Zetawert (-) | 0,4 |
Anschlüsse
| Eingang | SILENTPRO-MUFF-DN 70 |
| Ausgang | SILENTPRO-NIPP-DN 70 |
Dokumente
2D-Draufsicht
2D-Frontale
2D-Seitenansicht
3D-Daten
Unspezifiziert
Datenblatt
Links
Herstellerwebseite
Zubehör
| Bild | Beschreibung |  | ||
|---|---|---|---|---|
 | GE Haltekralle d75 | 1 | ||
