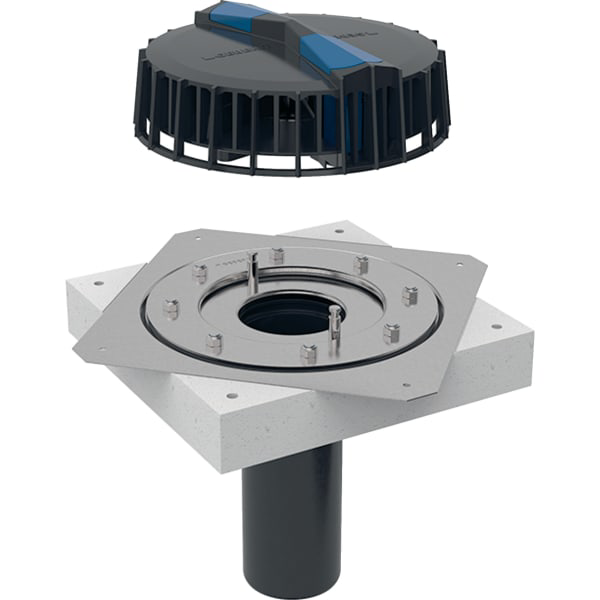

GE Pluvia Dachwassereinl. mit Bef.-Fl.
für Dachabdichtungsfolien, d90, 25l/s
Kaufmännische Daten
| Artikelnummer | 359.098.00.1 |
| Preis (UVP) | 549,70 / Stck |
| Hauptwarengruppe | Gebäudeentwässerungssysteme |
| Warengruppe | Dachwassereinläufe |
Ausschreibungstext
Geberit Pluvia Dachwassereinlauf mit
Befestigungsflansch, für
Dachabdichtungsfolien
Verwendungszwecke
- Zum Sammeln und Ableiten von
Regenwasser auf Dächern
- Für Dachentwässerung mit Druckströmung
- Für Dachabdichtungsfolien ohne
Vliesbeschichtung
- Zum Anschließen an
Dachabdichtungsfolien max. 4 mm Stärke
Eigenschaften
- Abgang vertikal
- Anschlussstutzen direkt reduzierbar
oder aufweitbar
- Anschlussstutzen aus PE-HD, kürzbar
- Wartungsfreie Klemmflanschverbindung
Technische Eigenschaften
- Stauhöhe (mm)
- max.: 50 mm
- DN / Nennweite: 90
- Anschluss Abdichtung: CrNi-Stahl
1.4301
- d, d / Außendurchmesser (mm): 90 mm
- Ablaufleistung (l/s): 1-25 l/s
Zusätzlicher Lieferumfang
- Laubfang mit Funktionsscheibe
- Grundkörper mit Anschlussblech aus
CrNi-Stahl 1.4301
- Flanschdichtung aus EPDM
- Befestigungsflansch mit
Sicherungsmuttern
- Kondenswasserdämmung
Technische Daten
| Breite (mm) | 363 |
| Höhe (mm) | 305 |
| Gewicht (kg) | 2,93 |
| Tiefe (mm) | 385 |
