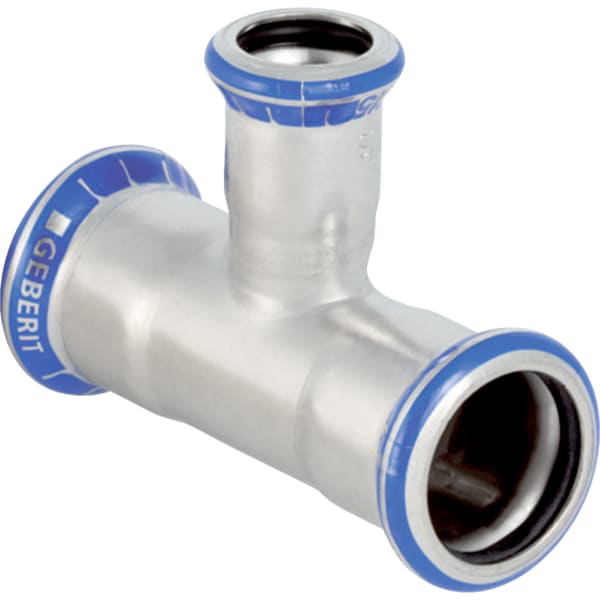

GE Mapress Edelstahl T-Stück reduziert
d108-76,1-108
Kaufmännische Daten
| Artikelnummer | 31249 |
| Preis (UVP) | 475,20 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | Mapress Fittings Edelstahl |
Ausschreibungstext
Geberit Mapress Edelstahl T-Stück
reduziert
Verwendungszwecke
- Für Haustechnik, Industrie und
Schiffbau
Eigenschaften
- Unverpresst undicht
- Dichtring aus CIIR schwarz
- Pressindikator
- Pressmuffe mit transparentem
Schutzstopfen
Technische Eigenschaften
- Werkstoff: CrNiMo-Stahl 1.4401 (DIN EN
10088)
- DN / Nennweite: 100 / 65 / 100
- d, d / Außendurchmesser (mm): 108 mm
- arc / Winkel (Gr): 90 Gr
- L / Länge (cm): 31 cm
- l / Länge Teilmaß (cm): 15,5 cm
- Z / Z-Maß (cm): 8 cm
Technische Daten
| Breite (mm) | 320 |
| Einsatzbereiche | Heizung, Trinkwasser |
| Formstücktyp | T-Stück |
| Höhe (mm) | 138 |
| Gewicht (kg) | 2,29 |
| Produktkennung | Formstück |
| Tiefe (mm) | 200 |
| Zetawert TA (-) | 0,3 |
| Zetawert TD (-) | 0,1 |
| Zetawert TG (-) | 1,0 |
| Zetawert TVA (-) | 0,2 |
| Zetawert TVD (-) | 0,9 |
| Zetawert TVG (-) | 2,4 |
Anschlüsse
| Eingang | Mapress DN100 |
| Ausgang | Mapress DN100 |
| Eingang | Mapress DN65 |



2D-Draufsicht
2D-Frontale
2D-Seitenansicht
