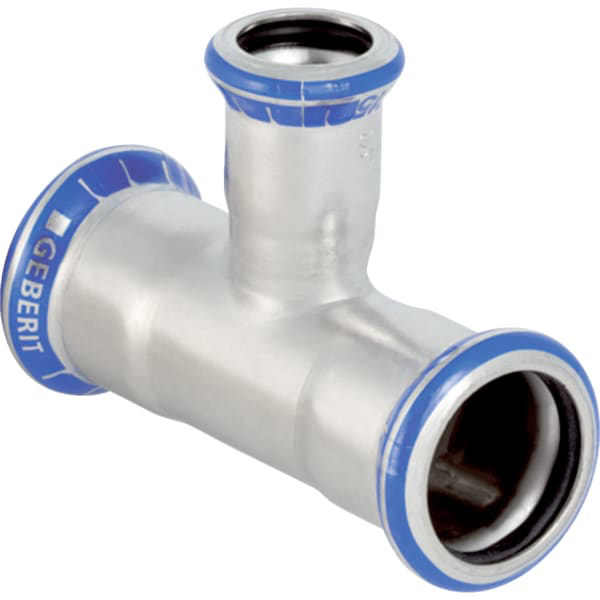

GE Mapress Edelstahl T-Stück reduziert
d18-15-18
Kaufmännische Daten
| Artikelnummer | 31204 |
| Preis (UVP) | 27,20 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | Mapress Fittings Edelstahl |
Ausschreibungstext
Geberit Mapress Edelstahl T-Stück
reduziert
Verwendungszwecke
- Für Haustechnik, Industrie und
Schiffbau
Eigenschaften
- Unverpresst undicht
- Dichtring aus CIIR schwarz
- Pressindikator
- Pressmuffe mit transparentem
Schutzstopfen
Technische Eigenschaften
- Werkstoff: CrNiMo-Stahl 1.4401 (DIN EN
10088)
- Form: T-Stück
- DN / Nennweite: 15 / 12
- d, d / Außendurchmesser (mm): 18 mm
- d1, d / Außendurchmesser (mm): 15 mm
- d2, d / Außendurchmesser (mm): 18 mm
- arc / Winkel (Gr): 90 Gr
- L / Länge (cm): 6,8 cm
- L1 / Länge (cm): 4,1 cm
- l / Länge Teilmaß (cm): 3,4 cm
- l2 / Länge Teilmaß (cm): 3,4 cm
- Z / Z-Maß (cm): 1,4 cm
- Z1 / Z-Maß (cm): 2,1 cm
- Z2 / Z-Maß (cm): 1,4 cm
Technische Daten
| Breite (mm) | 73 |
| Einsatzbereiche | Heizung, Trinkwasser |
| Formstücktyp | T-Stück |
| Höhe (mm) | 27 |
| Gewicht (kg) | 0,08 |
| Produktkennung | Formstück |
| Tiefe (mm) | 57 |
| Zetawert TA (-) | 0,6 |
| Zetawert TD (-) | 0,2 |
| Zetawert TG (-) | 0,0 |
| Zetawert TVA (-) | 1,0 |
| Zetawert TVD (-) | 1,4 |
| Zetawert TVG (-) | 1,9 |
Anschlüsse
| Eingang | Mapress DN15 |
| Ausgang | Mapress DN15 |
| Eingang | Mapress DN12 |
