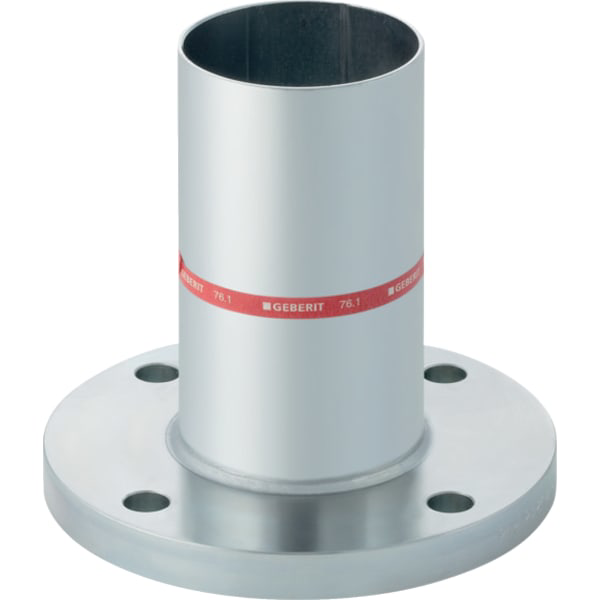

GE Mapress C-Stahl Flansch PN 6
mit Einschubende d28

Geberit Mapress C-Stahl Flansch PN 6,

mit Einschubende

Eigenschaften

- Außen verzinkt

- Form B1 (erhöhte Dichtleiste mit

Standarddichtfläche), EN 1092-1

Technische Eigenschaften

- Werkstoff: Stahl unlegiert 1.0034 E195

(DIN EN 10305)

- DN / Nennweite: 25

- d, d / Außendurchmesser (mm): 28 mm

- di, d / Innendurchmesser (mm): 25 mm

- D / Außendurchmesser (cm): 10 cm

- k / Flansch-Lochkreisdurchmesser (mm):

75 mm

- m / Schraubenlochdurchmesser (mm): 11

mm

- H / Höhe (cm): 7,7 cm

- h / Höhe Teilmaß (cm): 1,4 cm

- n / Anzahl Schrauben Flanschverbindung

(St.): 4 St.
