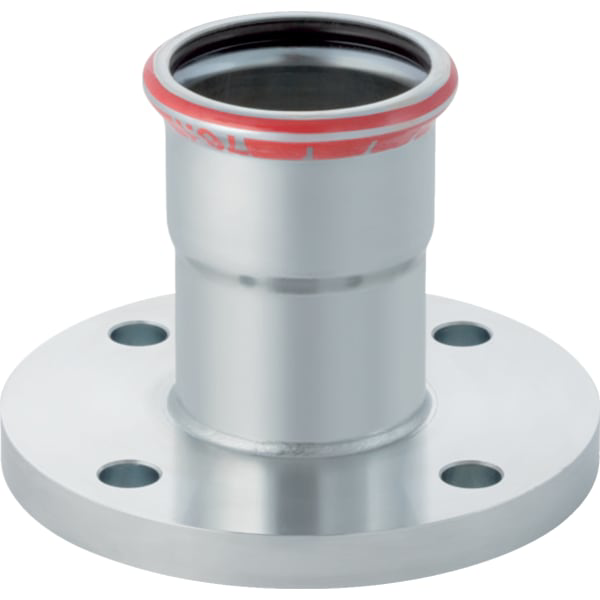

GE Mapress C-Stahl Flansch PN 10/16
mit Pressmuffe d35

Geberit Mapress C-Stahl Flansch PN

10/16, mit Pressmuffe

Verwendungszwecke

- Für Haustechnik, Industrie und

Schiffbau

Eigenschaften

- Unverpresst undicht

- Dichtring aus CIIR schwarz

- Pressindikator

- Pressmuffe mit transparentem

Schutzstopfen

- Form B1 (erhöhte Dichtleiste mit

Standarddichtfläche), EN 1092-1

Technische Eigenschaften

- Werkstoff: Stahl unlegiert 1.0034 E195

(DIN EN 10305)

- DN / Nennweite: 32

- d, d / Außendurchmesser (mm): 35 mm

- di, d / Innendurchmesser (mm): 32 mm

- D / Außendurchmesser (cm): 14 cm

- k / Flansch-Lochkreisdurchmesser (mm):

100 mm

- m / Schraubenlochdurchmesser (mm): 18

mm

- L / Länge (cm): 7,2 cm

- l / Länge Teilmaß (cm): 1,8 cm

- Z / Z-Maß (cm): 4,6 cm

- n / Anzahl Schrauben Flanschverbindung

(St.): 4 St.
