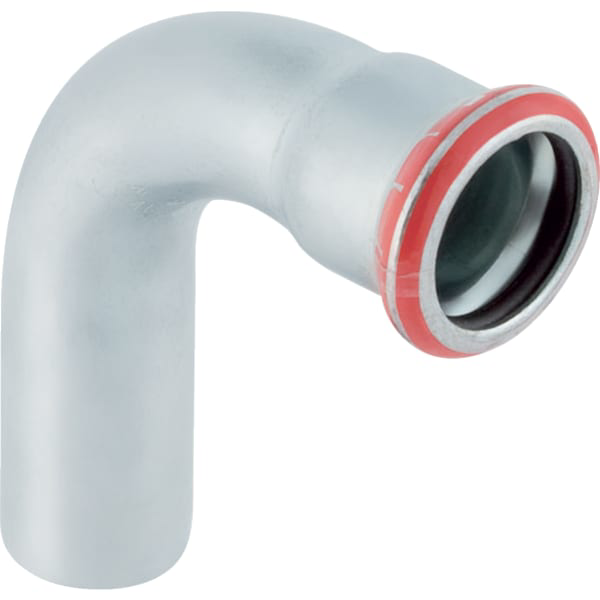

GE Mapress C-Stahl Bogen 90Gr
mit Einschubende d22 verzinkt
Kaufmännische Daten
| Artikelnummer | 20304 |
| Preis (UVP) | 7,70 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | Mapress Fittings C-Stahl verzinkt |
Ausschreibungstext
Geberit Mapress C-Stahl Bogen mit
Einschubende
Verwendungszwecke
- Für Haustechnik, Industrie und
Schiffbau
Eigenschaften
- Unverpresst undicht
- Dichtring aus CIIR schwarz
- Pressindikator
- Pressmuffe mit transparentem
Schutzstopfen
- bis DN 50 einschließlich Ummanteln des
Fittings mit der Geberit Dichtbandage
schwarz aus IIR Butyl-Kautschuk
- ab DN 65 bis DN 100 einschließlich
Korrosionsschutz nach AGI Arbeitsblatt Q
151
- Die Verlegerichtlinien des Herstellers
sind zu beachten
Technische Eigenschaften
- Werkstoff: Stahl unlegiert 1.0034 E195
(DIN EN 10305)
- DN / Nennweite: 20
- d, d / Außendurchmesser (mm): 22 mm
- arc / Winkel (Gr): 90 Gr
- L / Länge (cm): 6,1 cm
- H / Höhe (cm): 7 cm
- Z / Z-Maß (cm): 4 cm
Technische Daten
| Breite (mm) | 78 |
| Einsatzbereiche | Heizung |
| Formstücktyp | Bogen/Knie |
| Winkel (°) | 90 |
| Höhe (mm) | 34 |
| Gewicht (kg) | 0,10 |
| Produktkennung | Formstück |
| Tiefe (mm) | 75 |
| Zetawert (-) | 0,4 |
Anschlüsse
| Eingang | Mapress DN20 |
| Ausgang | Mapress DN20 |
