Danfoss FKS für FLBG - DSP-1-MINI 14 KW
DHE, TWE, Wandhängend, TV 95C

Fernwärmekompaktstation DSP1 Mini APP1

DHE TWE

Ausführung

Kompaktstation für Einfamilienhäuser.

Heizung direkte Fahrweise ungemischt,

TWW-Bereitung primärseitig im

Durchflussprinzip mit AVTB Regler.

Das Trinkwasser wird über den

Wärmeübertrager erhitzt und die

Temperatur mit einem

durchflussges-teuerten Ventil

AVTB-Regler thermostatisch geregelt. Die

hydraulische Regelung lässt den Regler

schnell schließen, was den

Wärmeübertrager vor Kalk- und

Bakterienbildung schützt.

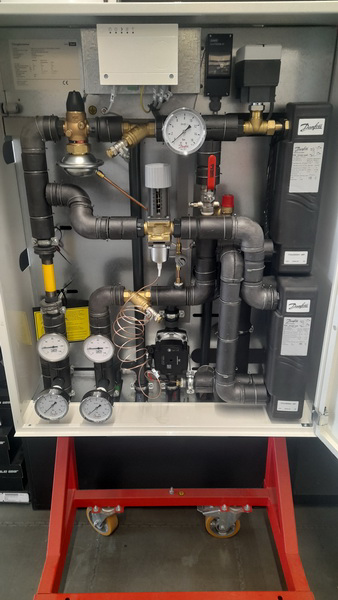

Die Station ist in einem Metallgehäuse

mit Fronttür montiert.

Der Primärteil ist mit PU-Weichschaum

50% gemäß ENEV 2013 gedämmt.

Anbindung an Fernwärmenetz und

Hausanlage von links und unten.

Primärseite

2 Absperrarmaturen mit Fühleraufnahme

für Fühler des WMZ

1 Passstück für Wärmemengenzähler (RL,

3/4" AG x 110mm)

1 Schmutzfänger im Primären Vorlauf

1 Differenzdruckregler mit

Volumenstrombegrenzung

Typ: AVPB-F (KVS=1,6)

2 Manometer mit Automatikabsperrung NG80

16bar

1 Bypasskugelhahn

1 Entleerung

Heizkreis Heizung (ungemischt direkt

gefahren)

2 Absperrarmaturen (3/4")

1 Manometer mit Automatikabsperrung NG80

16bar

1 Schmutzfänger im Rücklauf

Warmwasserbereitung Primärseite

1 Temperaturregler Typ: AVTB (KVS=1,9)

Warmwasserbereitung Wärmeübertrager

1 MicroPlateTM Dichtungsloser

Kompakt-Plattenwärmeübertrager

Aus Edelstahl, mit Kupferlot unter

Vakuum hartgelötet, einschließlich

Wärmedämmung (FCKW-frei) CE-geprüft

Fabrikat: Danfoss, Typ: XB06H-1-30

Warmwasserbereitung Sekundärseite

Hinweis:Der Einbau einer

Thermostatarmatur an

der Dusche wird generell empfohlen.

Technische Parameter

Primärseite:

Max. zulässige Vorlauftemperatur: 95 C

Max. zulässiger Betriebsdruck: 10 bar(g)

Anschlussdimension: DN 20/Rp 3/4"

Sekundärseite

Max. zulässige Vorlauftemperatur: 95 C

Max. zulässiger Betriebsdruck: 10 bar(g)

Anschlussdimension: DN 20/Rp 3/4"

Trinkwarmwasserbereitung

Max. zulässige Vorlauftemperatur:95 C

Max. zulässiger Betriebsdruck: 10 bar(g)

Anschlussdimension: DN 20/Rp 3/4"

Max. Abmessungen (mm)

Breite/Höhe/Tiefe: 760/1000/335 mm

Gewicht (einschl. Verpackung): Max. 80

kg

Freigabenummer der Stadwerke Flensburg:

FL-S DL50-U-D-19/09

Werkstoffe

Rohre, Fittings, Ventile (Primärseite):

P235GH, CuSn5ZnPb (Rg5),

Rotguss (Rg5),

Messing MS58 (vernickelt)

Rohre, Fittings, Ventile

(Heizungsseite): P235GH, EN-GJL-150

(GG15)

Rohre, Fittings, Ventile (TWW-Seite):

1.4404, 1.4301, CW617N

Wärmeübertrager: 1.4404 mit Kupferlot

Wärmedämmung (Wärmeübertrager):

PU-Schaum (l = 0,035 W/mK)

Wärmedämmung (Verrohrung Primärseite):

PU-Schaum (l < 0,025 W/mK)

Leistungsdaten

Heizung / Trinkwasser

Leistung:14.0 kW / 37.0 kW

Auslegungstemperaturen: 65->40 C /

10->50 C

Volumenstrom: 0.48 m3/h / 0.80 m3/h

Restförderhöhe: 18 kPa (ohne Pumpe)

Fabrikat: Danfoss

Typ: DSP1 Mini APP1 DHE TWE

Bestell-Nr.: 146G0015
