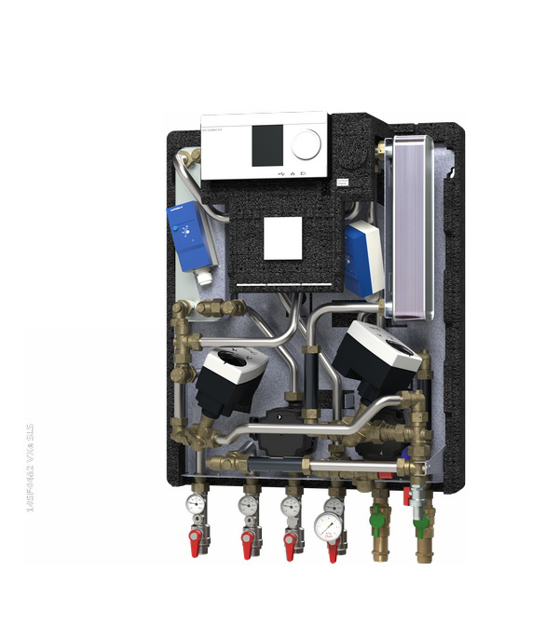

Danfoss Hausstation VXe SLS, Typ 3/1
FBH:15kW, PWH:40kW, A247,FBH-STW

Indirekte Hausstation für einen

Heizkreis und integriertem

Speicherladesystem

Typ: VXe SLS ECL310/A247 Typ 3 mit

STW(FBH)

vollisoliert mit EPP-Wärmedämmhaube

Art.-Nr.: 145F4465

Ausführung

Fernwärme-Hausstation in kompakter

Bauweise zur Wandmontage. Ein indirekter

Heizkreis (hydraulische Netztrennung)

und eine primärseitige

Speicherladegruppe. Alle Rohre aus

Edelstahl mit flachdichtenden

Verschraubungen. Witterungsgeführte

Vorlauftemperaturregelung mit gleitender

Rücklauftemperaturbegrenzung.

Station entsprechend DIN 4747, komplett

auf verzinkter Grundplatte montiert und

elektrisch verdrahtet. Anschluss an

Fernwärmenetz und Hausanlage von unten

möglich.

Komplett wärmegedämmt für sehr niedrige

Wärmeverluste, Grundplatte und

Abdeckhaube aus Polypropylen-Schaum

(EPP), L = 0.039.

Einsatzort

Einfamilienhaus und Zweifamilienhaus

oder anderen Gebäuden im beschriebenen

Leistungsbereich

Primärseite

2 Absperrarmaturen (G 3/4 ", AG) mit

Temperatur- und Druckentnahme

2 Thermometer

1 Schmutzfänger

1 Passstück für Wärmemengenzähler G 3/4

" x110mm (Rücklauf), Fühleraufnahme Rp

1/2 "/M10x1, Stopfen M10

1 Volumenstromregler mit Stellventil und

elektrischem Stellantrieb mit

Sicherheitsfunktion als Kombiventil

Fabrikat: Danfoss

Primär eingebundene Ladegruppe zur

Trinkwassererwärmung (primärseitig)

1 Volumenstromregler mit Stellventil und

elektrischem Stellantrieb als

Kombiventil

Fabrikat: Danfoss

1 Passstück für Wärmemengenzähler G 3/4

" x110mm (Rücklauf), Fühleraufnahme Rp

1/2 "/M10x1, Stopfen M10

Wärmeübertrager

Zwei Dichtungslose Plattenwärmetauscher

aus Edelstahl, mit Kupfer unter Vakuum

zu einer kompakten Einheit verlötet.

Neuartige Micro PlateTM

Wärmeübertragertechnologie mit

einzigartiger Plattenstruktur für

effektivere Wärmeübertragung, geringere

Druckverluste und längere Lebensdauer.

Starkwandige, flachdichtende

Gewindeanschlüsse. Korrosionsbeständige

Ausführung. Berechnung und Werkstoffe

entsprechend den AD-Merkblättern.

Gefertigt nach DIN ISO 9001, CE geprüft

gem. Druckgeräterichtlinie 97/23/EG

(PED).

Fabrikat: Danfoss

Typ: XB06L-1-24 (Heizung)

Fabrikat: Danfoss

Typ: XB06H-1-26 (Trinkwarmwasser)

Sekundärseite (Trinkwassererwärmung)

2 Absperrungen, DVGW geprüft

1 Rückschlagventil

1 Tacosetter

1 Speicherladepumpe trinkwassergeeignet,

Fabrikat Grundfos

Typ: UPM3 Auto L15-70

1 Sicherheitsventil für TWW, 10 bar,

Ausblasleitung bauseits

Sekundärseite (Heizung)

1 Membran-Sicherheitsventil 3.0 bar,

Ausblasleitung bauseits

1 Manometer

1 Entlüftung

Heizkreis 1 (statische Heizung)

2 Absperrarmaturen (Rp 3/4 ")

2 Thermometer

1 Schmutzfänger im Rücklauf

1 drehzahlgeregelte

Hocheffizienz-Umwälzpumpe

Fabrikat: Grundfos

Typ: UPM3 Auto L15-70

Temperaturregelung im

Speicherladesystem. Station intern

komplett verdrahtet, Elektroanschluss

1230V sowie Montage und elektrische

Verdrahtung des Außentemperaturfühlers

sowie der Speicherfühler ist bauseitig

zu erbringen.

1 Elektronischer Regler

Fabrikat: Danfoss

1 Sicherheitstemperaturwächter (STW),

Typ: ECL Comfort 310

Appl.: A247

Zentralgerät zur witterungsgeführten

Vorlauftemperaturregelung mit

beleuchtetem grafischem Display, für

direkt oder indirekt angeschlos-sene

Nah- und Fernwärmeanlagen, Kessel- oder

Lüftungsanlagen. Softwarevorgabe über

typgeprüft

intelligente Applikationsschlüssel.

Gleitende Rücklauftemperaturbegrenzung

für Raumheizung, Frostschutzfunktion,

min.- und max.

Vorlauftemperaturbegrenzung,

Sommerausschaltung, Nachtabsenkung,

einstellbarer Heizkennlinie und

Parallelverschiebung, Regelung der

Raumtemperatur, Fühlerüberwachung,

Stellantriebsschutz und

Witterungsgeführte Regelung

Pumpenintervallschaltung,

Sommer-/Winterzeitumschaltung.

Datenbus RS485 (intern) für

Fernbedienungseinheiten, Zusatzmodule

oder den Einsatz als Master oder Slave

in einer Master-Slave-Folgeregelung.

Anbindung des Reglers an die

cloud-basierte SCADA-Software-Anwendung

LeanHeat Monitor für Fernüberwachung,

Fernbedienung, Alarmierung und

Witterungsgeführte

Optimierung aller Regler und Wärmezähler

im gesamten Fernwärmenetz möglich.

Erfassung sämtlicher Prozessdaten der

Station ermöglicht eine ganzheitliche

Betriebsüberwachung des gesamten

Fernwärmesystems, der

Versorgungstemperaturen, der

Rücklauftemperaturen über den digitalen

Zwilling. Möglichkeit des

Alarmmanagement der Alarme direkt aus

Vorlauftemperaturregelung der

den Reglern, spezifisch generierte

Informations-, Warn- und Alarmmeldungen

und Auflistung aller aktueller und

historischen Warn- und Alarmmeldungen.

6 Fühlereingänge Pt1000

4 frei konfigurierbare Eingänge 0-10V

oder Pt1000

1 Impulseingang

3 Triac-Ausgänge für Stellantriebe

Raumheizung mit gleitender

6 Relaisausgänge für Umwälzpumpen

1 USB-Serviceschnittstelle

1 Mod-Bus-Schnittstelle für Vernetzung

und Datenfernauslesung

1 M-Bus-Schnittstelle

1 TCP/IP-Schnittstelle für Zugriff über

das Internet (Fernwartung)

1 Außentemperaturfühler Pt1000 (lose

beigelegt)

Rücklauftemperaturbegrenzung für einen

Fabrikat: Danfoss

Typ: ESMT

3 Anlegetemperaturfühler Pt1000 als

Vorlauffühler bzw.

Rücklauftemperaturbegrenzung

Fabrikat: Danfoss

Typ: ESMC

2 Universal-Kabeltemperaturfühler Pt1000

für Trinkwassererwärmung

(lose beigelegt)

unabhängigen Heizkreis, konstante

Fabrikat: Danfoss

Typ: ESMB

Technische Daten

Heizungsleistung (kW): 15 (Lt-sekundär

10 K)

Trinkwarmwasserleistung (kW): 40

(Lt-sekundär 50 K)

Druckstufe: PN16
