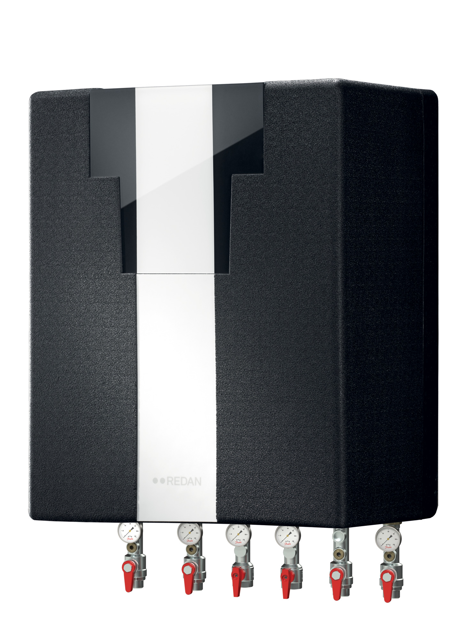

Danfoss Hausstation VXe Solo HWP, 1
HE:20kW, ECL310/A337, STW

Indirekte Hausstation für einen

Heizkreis und PWH Anschluss Primär

Typ: VXe Solo HWP ECL310/A337 Typ 1

mit STW, vollisoliert mit

EPP-Wärmedämmhaube

Art.-Nr.: 145F4447

Ausführung

Fernwärme-Hausstation in kompakter

Bauweise zur Wandmontage. Ein indirekter

Heizkreis (hydraulische Netztrennung)

und primärseitiger Anschluss für

Trinkwassererwärmung. Alle Rohre aus

Edelstahl mit flachdichtenden

Verschraubungen. Witterungsgeführte

Vorlauftemperaturregelung mit gleitender

Rücklauftemperaturbegrenzung.

Station entsprechend DIN 4747, komplett

auf verzinkter Grundplatte montiert und

elektrisch verdrahtet. Anschluss an

Fernwärmenetz und Hausanlage von unten

möglich.

Komplett wärmegedämmt für sehr niedrige

Wärmeverluste, Grundplatte und

Abdeckhaube aus Polypropylen-Schaum

(EPP), L = 0.039.

Einsatzort

Einfamilienhaus und Zweifamilienhaus

oder anderen Gebäuden im beschriebenen

Leistungsbereich

Primärseite

2 Absperrarmaturen (G 3/4 ", AG) mit

Temperatur- und Druckentnahme

2 Thermometer

1 Schmutzfänger

1 Passstück für Wärmemengenzähler G 3/4

" x110mm (Rücklauf), Fühleraufnahme Rp

1/2 "/M10x1, Stopfen M10

1 Durchgangsventil mit elektrischem

Stellantrieb mit Sicherheitsfunktion

(typgeprüft nach DIN EN 14597)

Fabrikat: Danfoss

1 Differenzdruckregler mit fester

Voreinstellung

Fabrikat: Danfoss

Anschluss Trinkwassererwärmung

(primärseitig)

2 Absperrarmaturen (G 3/4 ", AG) mit

Temperatur- und Druckentnahme

1 Thermometer im Rücklauf

Wärmeübertrager

Dichtungsloser Plattenwärmetauscher aus

Edelstahl, mit Kupfer unter Vakuum zu

einer kompakten Einheit verlötet.

Neuartige Micro PlateTM

Wärmeübertragertechnologie mit

einzigartiger Plattenstruktur für

effektivere Wärmeübertragung, geringere

Druckverluste und längere Lebensdauer.

Starkwandige, flachdichtende

Gewindeanschlüsse.

Korrosionsbeständige Ausführung.

Berechnung und Werkstoffe entsprechend

den AD-Merkblättern. Gefertigt nach DIN

ISO 9001, CE geprüft gem.

Druckgeräterichtlinie 97/23/EG (PED).

Fabrikat: Danfoss

Typ: XB06H-1-26

Sekundärseite

1 Membran-Sicherheitsventil 3.0 bar,

Ausblasleitung bauseits

1 Membran-Ausdehnungsgefäß 12 Liter

1 Manometer

1 Entlüftung

Heizkreis 1 (statische Heizung)

2 Absperrarmaturen (Rp 3/4 ")

2 Thermometer

1 Schmutzfänger im Rücklauf

1 drehzahlgeregelte

Hocheffizienz-Umwälzpumpe

Fabrikat: Grundfos

Typ: UPM3 Auto L15-70

1 Sicherheitstemperaturwächter (STW),

typgeprüft

Witterungsgeführte Regelung

Witterungsgeführte

Vorlauftemperaturregelung der

Raumheizung mit gleitender

Rücklauftemperaturbegrenzung für einen

unabhängigen Heizkreis, konstante

Temperaturregelung des TWW-Kreises

(on/off- Stellventil) für

Speicherwassererwärmer. Station intern

komplett verdrahtet, Elektroanschluss

1230V sowie Montage und elektrische

Verdrahtung des Außentemperaturfühlers

ist bauseitig zu erbringen.

direkt oder indirekt angeschlos-sene

Nah- und Fernwärmeanlagen, Kessel- oder

Lüftungsanlagen. Softwarevorgabe über

intelligente Applikationsschlüssel.

Gleitende Rücklauftemperaturbegrenzung

für Raumheizung, Frostschutzfunktion,

min.- und max.

Vorlauftemperaturbegrenzung,

Sommerausschaltung, Nachtabsenkung,

einstellbarer Heizkennlinie und

1 Elektronischer Regler

Parallelverschiebung, Regelung der

Raumtemperatur, Fühlerüberwachung,

Stellantriebsschutz und

Pumpenintervallschaltung,

Sommer-/Winterzeitumschaltung.

Datenbus RS485 (intern) für

Fernbedienungseinheiten, Zusatzmodule

oder den Einsatz als Master oder Slave

in einer Master-Slave-Folgeregelung.

Anbindung des Reglers an die

Fabrikat: Danfoss

cloud-basierte SCADA-Software-Anwendung

LeanHeat Monitor für Fernüberwachung,

Fernbedienung, Alarmierung und

Optimierung aller Regler und Wärmezähler

im gesamten Fernwärmenetz möglich.

Erfassung sämtlicher Prozessdaten der

Station ermöglicht eine ganzheitliche

Betriebsüberwachung des gesamten

Fernwärmesystems, der

Versorgungstemperaturen, der

Typ: ECL Comfort 310

Rücklauftemperaturen über den digitalen

Zwilling. Möglichkeit des

Alarmmanagement der Alarme direkt aus

den Reglern, spezifisch generierte

Informations-, Warn- und Alarmmeldungen

und Auflistung aller aktueller und

historischen Warn- und Alarmmeldungen.

6 Fühlereingänge Pt1000

4 frei konfigurierbare Eingänge 0-10V

Appl.: A337

oder Pt1000

1 Impulseingang

3 Triac-Ausgänge für Stellantriebe

6 Relaisausgänge für Umwälzpumpen

1 USB-Serviceschnittstelle

1 Mod-Bus-Schnittstelle für Vernetzung

und Datenfernauslesung

1 M-Bus-Schnittstelle

1 TCP/IP-Schnittstelle für Zugriff über

das Internet (Fernwartung)

1 Außentemperaturfühler Pt1000 (lose

beigelegt)

Fabrikat: Danfoss

Typ: ESMT

2 Anlegetemperaturfühler Pt1000 als

Vorlauffühler bzw.

Rücklauftemperaturbegrenzung

Fabrikat: Danfoss

Typ: ESMC

Zentralgerät zur witterungsgeführten

Technische Daten

Leistung (kW): 20

Primär / Sekundär

bei max. Volumenstrom (m3/h): 0,59 /

0,69

und Druckverlust ohne WMZ (kPa): 35 /

Nenndruck (primärseite): PN 16

Nenndruck (sekundärseite HE): PN 6

Vorlauftemperaturregelung mit

FW-Netz, max. Differenzdruck (bar): 4

FW-Netz, max. Vorlauftemperatur (C): 120

Elektrischer Anschluss: 230V AC

Abmessungen (H/B/T) (mm): 785/550/315

Gewicht (kg): 55

beleuchtetem grafischem Display, für
