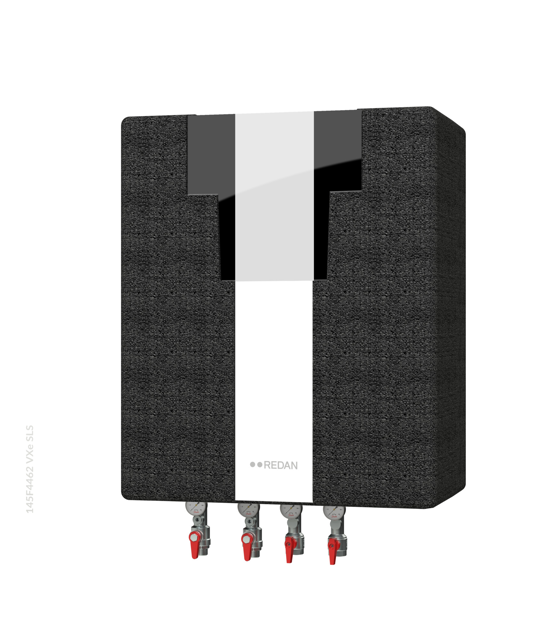

Danfoss Hausstation VXe Solo H OP, Typ 1
HE:20kW, ECL310

Indirekte Hausstation ohne Sekundärpumpe

Typ: VXe Solo H OP ECL310 Typ 1

vollisoliert mit EPP-Wärmedämmhaube

Art.-Nr.: 145F0620

Ausführung

Fernwärme-Hausstation in kompakter

Bauweise zur Wandmontage ohne Pumpe.

Einen indirekten Heizkreis (hydraulische

Netztrennung). Alle Rohre aus Edelstahl

mit flachdichtenden Verschraubungen.

Witterungsgeführte

Vorlauftemperaturregelung mit gleitender

Rücklauftemperaturbegrenzung.

Station entsprechend DIN 4747, komplett

auf verzinkter Grundplatte montiert und

elektrisch verdrahtet. Anschluss an

Fernwärmenetz und Hausanlage von unten

möglich.

Komplett wärmegedämmt für sehr niedrige

Wärmeverluste, Grundplatte und

Abdeckhaube aus Polypropylen-Schaum

(EPP), L = 0.039.

Einsatzort

Einfamilienhaus und Zweifamilienhaus

oder anderen Gebäuden im beschriebenen

Leistungsbereich

Primärseite

2 Absperrarmaturen (G 3/4 ", AG) mit

Temperatur- und Druckentnahme

2 Thermometer

1 Schmutzfänger

1 Passstück für Wärmemengenzähler G 3/4

" x110mm (Rücklauf), Fühleraufnahme Rp

1/2 "/M10x1, Stopfen M10

1 Volumenstromregler mit Stellventil und

elektrischem Stellantrieb als

Kombiventil

Fabrikat: Danfoss

Wärmeübertrager

Dichtungsloser Plattenwärmetauscher aus

Edelstahl, mit Kupfer unter Vakuum zu

einer kompakten Einheit verlötet.

Neuartige Micro PlateTM

Wärmeübertragertechnologie mit

einzigartiger Plattenstruktur für

effektivere Wärmeübertragung, geringere

Druckverluste und längere Lebensdauer.

Starkwandige, flachdichtende

Gewindeanschlüsse. Korrosionsbeständige

Ausführung. Berechnung und Werkstoffe

entsprechend den AD-Merkblättern.

Gefertigt nach DIN ISO 9001, CE geprüft

gem. Druckgeräterichtlinie 97/23/EG

(PED).

Fabrikat: Danfoss

Typ: XB06H-1-26

Sekundärseite

1 Membran-Sicherheitsventil 3.0 bar,

Ausblasleitung bauseits

1 Anschluss-Ausdehnungsgefäß

1 Manometer

1 Entlüftung

Heizkreis 1 (statische Heizung)

2 Absperrarmaturen (Rp 3/4 ")

2 Thermometer

1 Manometer

1 Schmutzfänger im Rücklauf

Witterungsgeführte Regelung

Witterungsgeführte

Vorlauftemperaturregelung der

Raumheizung mit gleitender

Rücklauftemperaturbegrenzung für

Heizkreise, konstante Temperaturregelung

des TWW-Kreises mit Speicherladesystem

bzw. Speicherwassererwärmer. Station

intern komplett verdrahtet,

Elektroanschluss 1230V sowie Montage und

elektrische Verdrahtung des

Außentemperaturfühlers ist bauseitig zu

erbringen.

1 Elektronischer Regler

Fabrikat: Danfoss

Typ: ECL Comfort 310

Appl.: muss gemäß benötigter Anwendung

separat bestellt werden

Zentralgerät zur witterungsgeführten

Vorlauftemperaturregelung mit

beleuchtetem grafischem Display, für

direkt oder indirekt angeschlos-sene

Nah- und Fernwärmeanlagen, Kessel- oder

Lüftungsanlagen. Softwarevorgabe über

intelligente Applikationsschlüssel.

Gleitende Rücklauftemperaturbegrenzung

für Raumheizung, Frostschutzfunktion,

min.- und max.

Datenbus RS485 (intern) für

Fernbedienungseinheiten, Zusatzmodule

oder den Einsatz als Master oder Slave

in einer Master-Slave-Folgeregelung.

Anbindung des Reglers an die

cloud-basierte SCADA-Software-Anwendung

LeanHeat Monitor für Fernüberwachung,

Fernbedienung, Alarmierung und

Optimierung aller Regler und Wärmezähler

im gesamten Fernwärmenetz möglich.

Vorlauftemperaturbegrenzung,

Erfassung sämtlicher Prozessdaten der

Station ermöglicht eine ganzheitliche

Betriebsüberwachung des gesamten

Fernwärmesystems, der

Versorgungstemperaturen, der

Rücklauftemperaturen über den digitalen

Zwilling. Möglichkeit des

Alarmmanagement der Alarme direkt aus

den Reglern, spezifisch generierte

Informations-, Warn- und Alarmmeldungen

Sommerausschaltung, Nachtabsenkung,

und Auflistung aller aktueller und

historischen Warn- und Alarmmeldungen.

6 Fühlereingänge Pt1000

4 frei konfigurierbare Eingänge 0-10V

oder Pt1000

1 Impulseingang

3 Triac-Ausgänge für Stellantriebe

6 Relaisausgänge für Umwälzpumpen

1 USB-Serviceschnittstelle

einstellbarer Heizkennlinie und

1 Mod-Bus-Schnittstelle für Vernetzung

und Datenfernauslesung

1 M-Bus-Schnittstelle

1 TCP/IP-Schnittstelle für Zugriff über

das Internet (Fernwartung)

1 Außentemperaturfühler Pt1000 (lose

beigelegt)

Fabrikat: Danfoss

Typ: ESMT

Parallelverschiebung, Regelung der

2 Anlegetemperaturfühler Pt1000 als

Vorlauffühler bzw.

Rücklauftemperaturbegrenzung

Fabrikat: Danfoss

Typ: ESMC

1 Universal-Kabeltemperaturfühler Pt1000

für Trinkwassererwärmung (lose

beigelegt)

Raumtemperatur, Fühlerüberwachung,

Fabrikat: Danfoss

Typ: ESMB

Technische Daten

Leistung (kW): 20

Primär / Sekundär

bei max. Volumenstrom (m3/h): 0,59 /

0,69

Stellantriebsschutz und

und Druckverlust ohne WMZ (kPa): 37 /

Druckstufe: PN16

FW-Netz, max. Differenzdruck, (bar): 4

(Ausstattung AHQM)

FW-Netz, max. Differenzdruck, (bar): 12

(Ausstattung AVQM)

FW-Netz, max. Vorlauftemperatur (C): 120

Elektrischer Anschluss: 230V AC

Pumpenintervallschaltung,

Abmessungen (H/B/T) (mm): 785/550/315

Gewicht (kg): max. 55

Hinweis:

Je nach hydraulischer Anwendung muss der

notwendige Applikationsschlüssel und

Fühler separat mitbestellt werden (siehe

ECL- Zubehör)

Sommer-/Winterzeitumschaltung.
