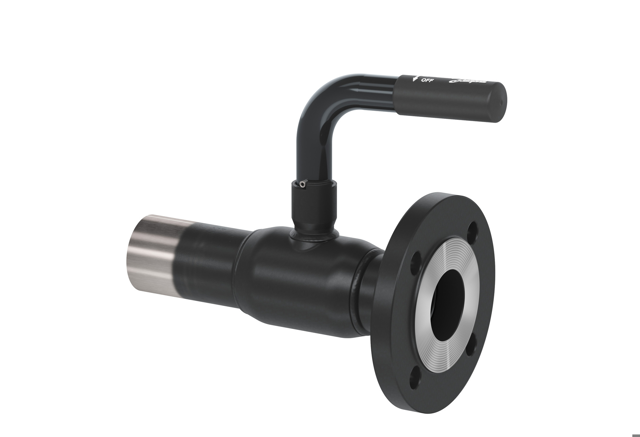

Danfoss Kugelhahn Typ JIP 140.14
DN 15, Kvs 8 m3/h, PN40, AE - FL

Danfoss Kugelhähne Typ JIP 140.14

DN 15, Kvs 8 m3/h, PN 40, AE

- FL

Danfoss Kugelhähne Typ JIP 140.14

für Heizungs-, Kälte- und

Fernwärmesysteme

Vollverschweißtes Gehäuse,

wartungsfrei,

mit Schaltwellenverlängerung zur

Isolierung gemäß EnEV,

reduzierter Durchgang

Kugeln massiv mit einem zylindrischen

Durchgang,

Abdichtung zur Atmosphäre erfolgt durch

alterungsbeständige und wartungsfreie

PTFE- und Graphitpackungen

Werkstoffe:

Gehäuse und Schweißenden: P 235 GH

(ähnlich St. 37)

Kugel: X5CrNi 18-10 nach EN 10088

(ähnlich 1.4301)

Schaltwelle: X10CrNiS 18-9 nach EN 10088

(ähnlich 1.4305)

Sitzringe: kohlegefülltes PTFE / Teflon

Dichtungen: PTFE / Graphit (an der

Schaltwelle)

Alle Danfoss Kugelhähne Typ JIP werden

einer Druck-, Funktions-, und

Dichtheitsprüfung nach EN 12266-1 P10,

P11 + P12, EN 12266-2 F20 unterzogen.

Anschlüsse:

Anschweißende

- Flansch PN 40

Baulänge: 180 (mm)

Nennweite: DN 015

Kvs Wert: 8 (m3/h)

Nenndruck: PN 40

Temperatur: maximal 180 Grad C

Betätigungsart: Handhebel L-Form

Fabrikat: Danfoss

Typ: JIP 140.14

Bestell-Nr.: 065N1102
