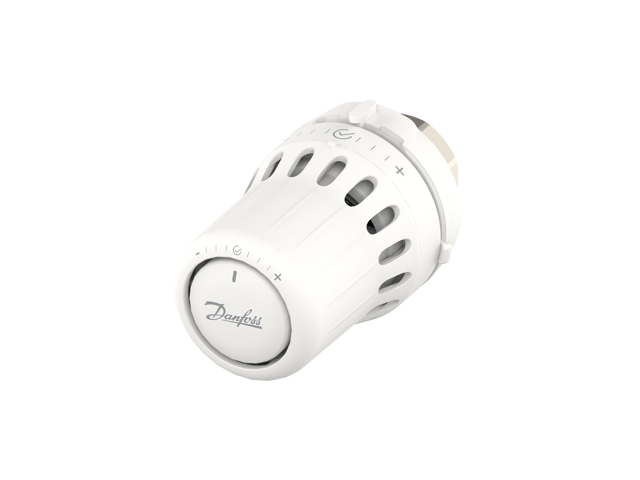

Danfoss Thermostatkopf React +/- M30x1,5
flüssigkeitgefüllt, EF, Nullabsperrung
Kaufmännische Daten
| Artikelnummer | 015G3034 |
| Preis (UVP) | 27,00 / Stck |
| Hauptwarengruppe | Thermostatische Heizkörperventile |
| Warengruppe | Danfoss Climate Solutions |
Ausschreibungstext
Danfoss React M30x1,5
Thermostatkopf, flüssigkeitsgefülltes
Wellrohrelement, eingebauter Fühler
zertifiziert gemäß EN 215
höchste Regelgenauigkeit (CA 0,2 K) nach
geänderter EN215
geeignet für Anwendungen mit kleinem
berechneten P-Band
Reaktionszeit <= 15 Minuten
spezifischer Hub >=0,23 mm/K
für Anbau- und Einbauventile mit
M30x1,5-Anschluss
Montage mittels 32 mm Schraubenschlüssel
fühlbare Einstellhilfe
bei schlechten Lichtverhältnissen oder
für Personen mit Sehschwäche
für optimale wirtschaftliche
Temperatureinstellung
Zwischenmarkierungen für 1 Grad
Einstellgenauigkeit
zwei Knöpfe zur Temperaturbegrenzung
oder Blockierung
die Einstellung kann bei jeder gewählten
Temperatur blockiert werden
Temperaturbegrenzung und -blockierung
ohne Werkzeug
Skalenmarkierungen auf der Vorderseite
und der Seite des Thermostatgriffs
vordere Referenzmarke, die die gewählte
Einstellung anzeigt, horizontales
Markenlogo
Temperaturbereich: 8
- 28C
Diebstahlschutz als Zubehör erhältlich
Partner-Clip zur individuellen Anpassung
mit Firmenlogo optional erhältlich
Fabrikat: Danfoss
Typ: React M30x1,5
Bestell-Nr.: 015G3034
Technische Daten
| Breite (mm) | 63 |
| Höhe (mm) | 98 |
| Gewicht (kg) | 0,17 |
| Tiefe (mm) | 58 |
