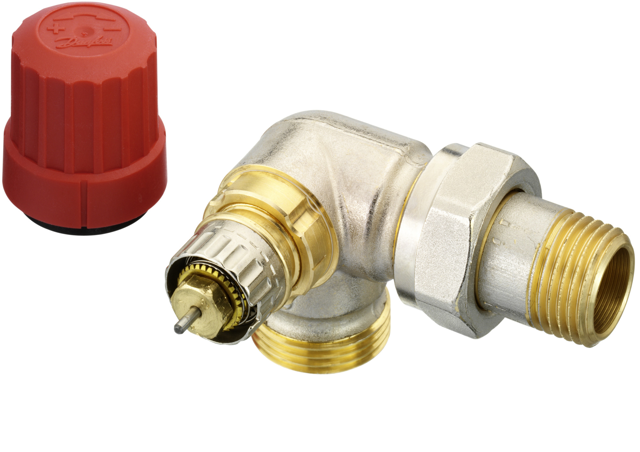

Danfoss Ventilgehäuse RA-N 15
G 3/4 AG, WE links, matt vernickelt
Kaufmännische Daten
| Artikelnummer | 013G4205 |
| Preis (UVP) | 35,00 / Stck |
| Hauptwarengruppe | Thermostatische Heizkörperventile |
| Warengruppe | Danfoss Climate Solutions |
Ausschreibungstext
Danfoss Ventilgehäuse mit Voreinstellung
Gemäß DIN EN 215 CEN Zulassung mit
Voreinstellung durch Kulisse und
optische Einstellkontrolle
Messmöglichkeit des Differenzdruckes
Gehäuse aus Messing MS 58
O-Ring-Stopfbuchse ohne
Anlagenentleerung auswechselbar
Bauschutzkappe mit roter Stellschraube
max. Betriebsdruck: 10 bar
max. Differenzdruck: 0,6 bar
max. Vorlauftemp.: 120 C
Ventilgehäuse: G 3/4 A WE links
Oberfläche: vernickelt
Kvs-Wert (m3/h) mit Stellantrieb:
0,04-0,90
Kv-Wert (m3/h) bei AP Bereich 1/2K
mit RA-Fühler: 0,43/0,73
Fabrikat: Danfoss
Typ: RA-N 15
Bestell-Nr.: 013G4205
Technische Daten
| Breite (mm) | 55 |
| Gehäusebauform | Winkeleck, links |
| Gehäusewerkstoff | Messing |
| kv max 1K (m³/h) | 0,43 |
| kv max 2K (m³/h) | 0,73 |
| kv min 1K (m³/h) | 0,04 |
| kv min 2K (m³/h) | 0,04 |
| Armaturentyp | Thermostatventil |
| Höhe (mm) | 91 |
| Gewicht (kg) | 0,30 |
| Max. Betriebsdruck (bar) | 10 |
| Max. Betriebstemperatur (°C) | 120 |
| Nennweite (DN) | 15 |
| Regeldifferenz | 1K, 2K |
| Tiefe (mm) | 65 |
Anschlüsse
| Vorlauf | Rp 1/2 |
| Heizkörper | R 1/2 |
