Trinkwasser WW - Primärmodul, 2 WV, mit
VS01 für TD-/LM-S,DN 15,Kvs=1,6

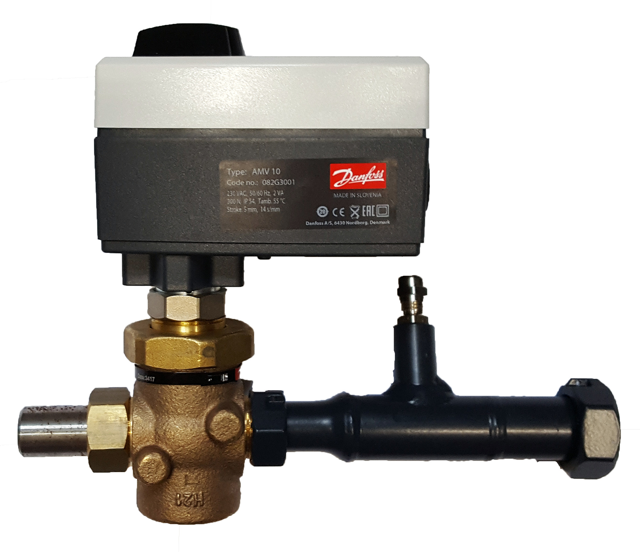

Danfoss Primärmodul VS_1.6,

Durchgangsventil mit Sicherheitsfunktion

als Zubehör für Speicherladesysteme

ThermoDual bzw. Legiomin

Ausführung

Primärmodul für differenzdruckbelasteten

Heizungsanschluss mit

Sicherheitsfunktion nach DIN 32730

(primär > 100C), abgestimmt auf d

Optimale Fühlerpositionierung zur

Erfassung der Heizungs-Vorlauftemperatur

durch eingeschweißtes Tauchrohr.

Set bestehend aus

1 St. Stellventil Typ VM2, PN25, DN15,

kvs 1.6

1 St. Elektrischer Stellantrieb AMV23,

230V, 3-Pkt.

1 Verbindungsstück mit

Einschweißtauchrohr, Kabelverschraubung

und Überwurfmuttern

1 St. Anschlussverschraubung,

flachdichtend, mit Anschweißende

Flachdichtungen für alle Verschraubungen

Effektive und sichere Montage des

Primärmoduls durch flachdichtende

Verschraubungen. Elektrischer Anschluss

des Stellantriebs bausei

Technische Daten

max. Volumenstrom (m3/h): 0,78

Druckverlust bei Vmax. (kPa): 24

max. zul. Betriebstemperatur (C): 150

max. zul. Betriebsdruck (bar): 25

Versorgungsspannung: 230V / 50Hz

Stellsignal: 3-Punkt

Schutzart: IP54

Anschlüsse: G1 x DN15

Länge (mm): 205

Gewicht (kg): 2,75

Fabrikat: Danfoss

Typ: Primärmodul VS_1.6

Bestell-Nr.: 004U1521
