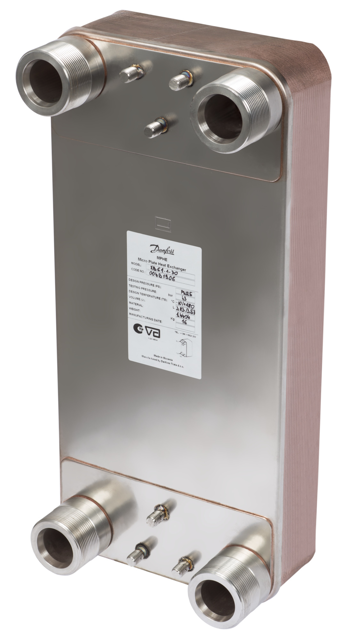

Danfoss Plattenwärmeübertrager XB61H-1
MicroPlate, 70 Platten, gelötet

Danfoss Dichtungsloser

Plattenwärmeübertrager aus Edelstahl,

mit Kupfer unter Vakuum zu einer

kompakten Einheit verlötet.

Neuartige Micro Plate

Wärmeübertragertechnologie mit

einzigartiger Plattenstruktur.

Starkwandige, flachdichtende

Gewindeanschlüsse.

Berechnung und Werkstoffe entsprechend

den AD-Merkblättern.

Gefertigt nach DIN ISO 9001, CE-geprüft

gem. Druckgeräterichtlinie 97/23/EG

(PED).

Energie- und Kosteneinsparung durch

einzigartige Micro Plate MPHE

Konstruktion.

Längere Lebensdauer.

Korrosionsbeständige Ausführung.

Kompakte Bauweise.

Reduzierter Druckverlust durch

optimierte Strömungsverteilung.

Verbesserte Wärmeübertragung durch

gleichmäßig hohe

Strömungsgeschwindigkeit über die

gesamte Übertragungsfläche.

Betriebsdruck Seite 1 (bar) (Max): 25

bar

Betriebsdruck Seite 2 (bar) (Max): 25

bar

Zulässige Temperatur (C) (Min): -10

Zulässige Temperatur (C) (Max): 180

Plattentyp: H

Anschlussart: Gewinde

Anzahl Kreise: 1

Anzahl der Platten: 70

Wärmeübertragungsfläche gesamt (m2):

7,956 m2

Plattenwerkstoff: EN 1.4404

Zulassung/Zertifizierung:

Druckgeräterichtlinie 97/23/EG

Fabrikat: Danfoss

Typ: XB 61H-1

Bestell-Nr: 004B1930
