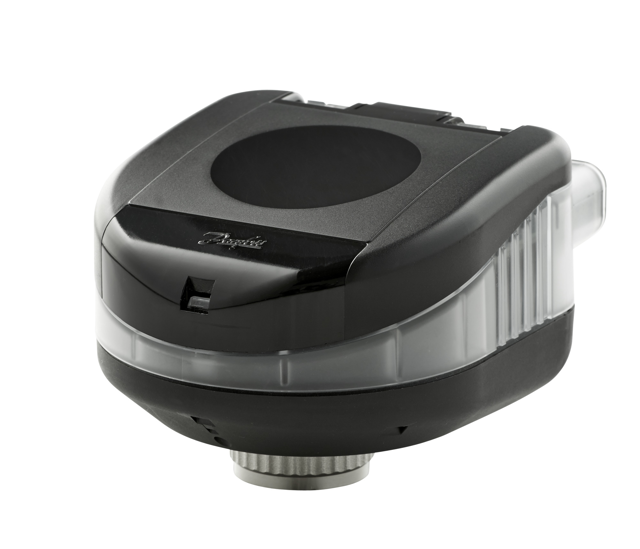

Danfoss Stellantrieb NovoCon S
für AB-QM DN10-32, 24V AC/DC

Danfoss digitaler

Hochgenauigkeits-Stellantrieb NovoCon(R)

S zur modulierenden Durchflussregelung

von druckunabhängigen Abgleich- und

Regelventilen Typ AB-QM DN10 bis DN32,

NovoCon S ist BTL-gelistetes BACnet

MS/TP sowie Modbus RTU-fähiges

Feldbus-Gerät.

Der NovoCon S nutzt eine

Schrittmotor-Technologie mit 2400

Schritten, Versorgungsspannung:

24Vac/dc, Regelsignale: BACnet MS/TP,

Modbus RTU, optional: Analog

0-10V/2-10V, 0-20/4-20mA

Anschluss für einen

6-Wege-Umschaltkugelhahns (ChangeOver

CO6) mit Rückmeldung, direkter Anschluss

von zwei PT1000 Anlege-/Tauchfühlern zur

Energiemessung, direkter Anschluss von

Ein/Ausgängen (2 x Widerstand, AO, AI:

z.B. Fensterkontakt, Taupunktfühler

etc.), folgende Fern-(Remote)

Funktionen verfügbar: Voreinstellung des

Nenndurchflusses am AB-QM Ventil, Spülen

von Ventil und zugehörigem Verbraucher

(Fancoil, Kühldecke etc.)

Insistrische Alarmmeldung: Fehler beim

Schließen (z.B. bei Ventil-Blockierung),

Messung von Vor- und Rücklauftemperatur

zur Energieverbrauchs-Anzeige,

Energiemengenzähler (kWh, MJ, kBTU)

Alarmauslösung: zu hohe/niedrige

Temperaturdifferenz, nicht

angeschlossene Temperaturfühler, LIN/LOG

bzw. Alpha-Wert Einstellung nach

Wärmetauscher-Kennlinie, Auswahl der

Stellzeit (3/6/12/24 s/mm), Auswahl

Öffnungs-/Schließdauer (von 18 bis 700

s), Automatische MAC-Adressierung

(BACnet)

Automatische Baudraten-Erkennung,

Durchflussanzeige in l/h auf Grundlage

des gemessenen Ventilhubs

Spindelpositionsgenauigkeit +/- 0,05mm

Austauschbarkeit gemäß eu.bac in

Verbindung mit druckunabhängigem

Abgleich- und Regelventil (PIBCV) Typ

AB-QM DN10-32

Halogenfreie steckbare Kabel (1,5m, 5m

und 10m), Bis zu 64 NovoCon(R) S können

in einem Netzwerk verbunden werden

Schutzart: IP 54

Stellkraft: 90N

Hub: 7mm

BTL-gelisteter Feldbus (BACnet MS/TP)

Manuelle Übersteuerungs-Funktion

Comissioning Tool zur Inbetriebnahme,

Adressierung, Parametrisierung und

fortlaufendem hydraulischem Abgleich,

ChangeOver6 (CO6) Anwendung.

Fabrikat: Danfoss

Typ: NovoCon S

Bestell-Nr: 003Z8504
