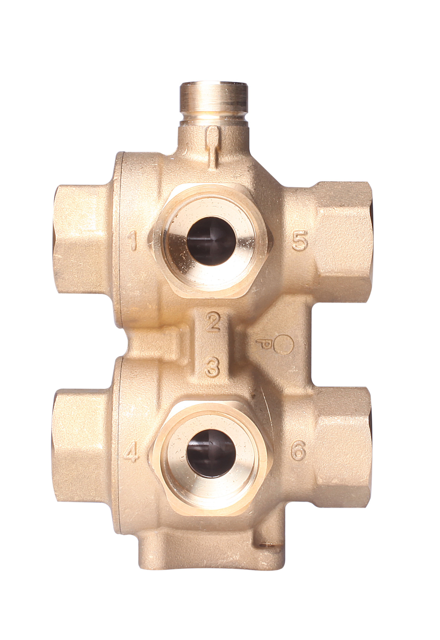

Danfoss Motorumschaltventil ChangeOver6
DN20, f. Umschaltung Heiz-/Kühlkreislauf
Kaufmännische Daten
| Artikelnummer | 003Z3151 |
| Preis (UVP) | 363,00 / Stck |
| Hauptwarengruppe | Strangventile |
| Warengruppe | Danfoss Climate Solutions |
Ausschreibungstext
Danfoss ChangeOver6-Wege-Umschaltventil
Das ChangeOver6 -
6-Wege-Motorumschaltventil
von Danfoss führt eine Umschaltung
zwischen einem
Heiz- und einem Kühlwasserkreis in einem
4-Rohr-System durch und verhindert
Querstrom.
Ein einzelnes digitales Signal schaltet
zwischen
Heizen und Kühlen um. Die
Durchflussregelung
wird von einem separaten
druckunabhängigen
Regelventil (AB-QM) durchgeführt,
welches den
Durchfluss so regelt, dass dieses für
Heizen
und Kühlen geeignet sind.
Das ChangeOver6
- Ventil in DN20:
- Differenzdruck über dem ChangeOver6
-Ventil DN 20 bei 1100l/h = 7,6 kPa.
- Kein Querstrom zwischen dem Heiz- und
Kühlkreis
- Manuelle Absperrung bis zu 8 bar (im
Servicefall)
- Entzinkungsbeständiges Messing (DZR)
- Medientemperatur von 0-90 C
Hinweis: Für das druckunabhängige
Abgleich- und Regelventil AB-QM, den
0-10 V angetriebenen Stellantrieb AME
110NL und den BACnet / ModBus
Stellantrieb NovoCon S gibt es separate
Ausschreibungstexte.
ChangeOver6-Ventil DN20
Nennweite: DN20
Anschluss: 3/4 IG
Kvs (gesamt): 4,0 m3/h
Hersteller: Danfoss
Artikel-Nr.: 003Z3151
Technische Daten
| Breite (mm) | 165 |
| Gehäusebauform | 6-Wege |
| Gehäusewerkstoff | Messing |
| Armaturentyp | Festwiderstand |
| Höhe (mm) | 80 |
| kvs-Wert (m³/h) | 4,00 |
| Gewicht (kg) | 1,85 |
| Max. Betriebsdruck (bar) | 16 |
| Max. Betriebstemperatur (°C) | 90 |
| Nennweite (DN) | 20 |
| Tiefe (mm) | 105 |
Anschlüsse
| Eingang | Rp 3/4 |
| Ausgang | Rp 3/4 |
| Eingang | Rp 3/4 |
| Ausgang | Rp 3/4 |
