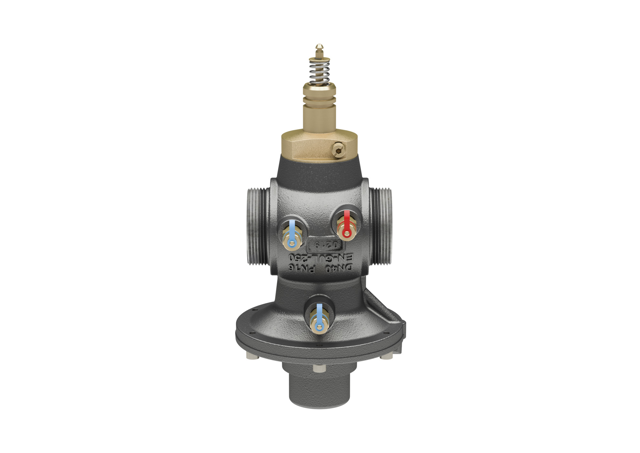

Danfoss Regelventil AB-QM NovoCon DN40
G 2 A, 1500 - 7500 l/h, DN 40

Danfoss Druckunabhängiges Regelventil

AB-QM NovoCon(R) DN40 zur Kombination

mit NovoCon(R) M, zur Regelung und zum

hydraulischen Abgleich von Klimageräten,

Kaltwassersätzen, großen Warm- und

Kaltwassersträngen.

Bestehend aus einem linearen Regelventil

und einem integrierten Druckregler mit

Membran, vorbereitet für die Aufnahme

des digitalen

Hochgenauigkeits-Stellantriebes

NovoCon(R) M, zur Ansteuerung über

Feldbus BACnet MS/TP, Modbus RTU oder

stetigem Regelsignal 0-10V/0-20mA

Druckunabhängiges Regelventil (PICV) mit

linearer Regelkennlinie, Nennweiten DN40

bis DN100 HF (High Flow), Regelbereich 0

... 100% des eingestellten Durchflusses,

durch Regelsignal angesteuert

Regelventilcharakteristik: Linear, diese

kann über die Einstellung am NovoCon(R)

M auf gleichprozentig oder nach --Wert

eines Wärmeübertrages umgestellt werden,

Ventilautorität des druckunabhängigen

Regelventils bei allen Einstellungen 100

% (a=1), keine Änderung der linearen

Regelkennlinie auch unter dynamischem

Druckverhältnissen am Regelventil

Stellverhältnis gemäß IEC 534: 1:10000

Sitzleckage max. 0,05% von V Nenn (mit

Stellantrieb NovoCon(R) M), 3 Messnippel

zur Überprüfung des Durchflusses über

kv-Wert sowie zur Pumpen-Optimierung der

Anlage, Einbau im Vor- oder Rücklauf

möglich, Mindest-Differenzdruck: 30 kPa

Maximaler Differenzdruck: 600 kPa

Schließdruck: 600 kPa (mit NovoCon(R)

M), Nenndruck: PN16 bar

maximaler Prüfdruck: 25 bar,

Medientemperatur: -10 bis 120 C

Nennweite: DN 40 Anschluß: G 2 A

Durchflussbereich (l/h): 1500

- 7500.

Fabrikat: Danfoss

Typ: AB-QM NovoCon DN40

Bestell-Nr.: 003Z1770
